Références de commande
Type Réf. Commerciale
LineStrong1 2TLA050200R0030
Caractéristiques techniques
Niveau de sécurité
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture du système
EN 62061 Jusqu'à SIL3 selon l'architecture du système
Caractéristiques de sécurité
1.5 x 10 opérations avec une charge de 100 mA, 21 ans
6
Fiabilité mécanique B 10d
214 ans (8 cycles par heure / 24 heures par jour / 365 jours)
Intervalle entre essais de sûreté (vie) MTTF d
Longueur du câble Jusqu'à 50 m
Dispositif tendeur Tendeur / préhenseur - fixation rapide
Type de câble Câble en acier avec gaine PVC, diamètre externe de 4.0 mm
Réglages de couple Montage M5 4.0 Nm, couvercle T20 Torx M4 1.5 Nm, bornes 1.0 Nm
Terminaison Pour serrer des conducteurs jusqu'à 2.5 mm 2
Force de tension 130 N
(réglage intermédiaire typique)
Force de fonctionnement en tension (câble tiré) < 125 N < 300 mm de déviation
Protection contre les courts-circuits / surcharges Fusible externe 10 A (FF)
Tensions d'isolement / de tenue au choc assignées 500 VAC / 2500 VAC
Catégorie d'emploi AC15 A300 3A
Résistance aux vibrations 10-500 Hz 0.35 mm
Résistance aux chocs 15 g 11 ms
Courant thermique (lth) 10 A
Type de contact IEC/EN 60947 5 1 double rupture Type Zb action brusque
Matériau de contact Argent
Entrées de conduit 3 x M20 x 1.5
Classi?cation de boîtier IP67
Température ambiante -25 C à +80 °C
Capot / matériau de boîtier Coulé sous pression, peint en jaune
Position de montage Pas de position particulière
Boulons de montage 4 x M5

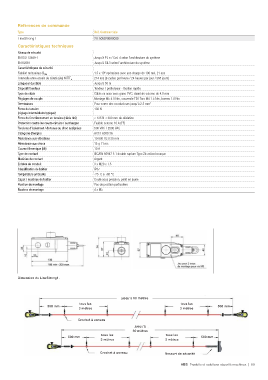

Dimension du LineStrong1.

jusqu'à 50 mètres
tous les tous les
500 mm 500 mm
3 mètres 3 mètres
Crochet à anneau
jusqu'à
30 mètres
tous les tous les
500 mm 500 mm
3 mètres 3 mètres

Crochet à anneau
Ressort de sécurité
