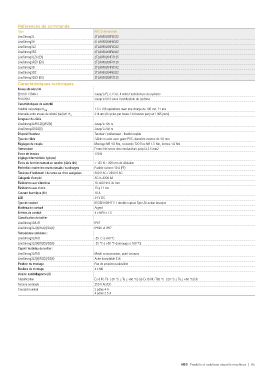

Références de commande
Type Réf. Commerciale
LineStrong3L 2TLA050206R0332
LineStrong3R 2TLA050208R0332
LineStrong3LZ 2TLA050206R0322
LineStrong3RZ 2TLA050208R0322
LineStrong3LZX (EX) 2TLA050204R7125
LineStrong3RZX (EX) 2TLA050206R7125
LineStrong3D 2TLA050204R0332
LineStrong3DZ 2TLA050204R0322
LineStrong3DZX (EX) 2TLA050208R7125
Caractéristiques techniques
Niveau de sécurité
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture du système
EN 62061 Jusqu'à SIL3 selon l'architecture du système
Caractéristiques de sécurité
1.5 x 106 opérations avec une charge de 100 mA, 21 ans
Fiabilité mécanique B 10d
214 ans (8 cycles par heure / 24 heures par jour / 365 jours)
Intervalle entre essais de sûreté (vie) MTTF d
Longueur du câble
LineStrong3L/R/LZ(X)/RZ(X) Jusqu'à 125 m
LIneStrong3D/DZ(X) Jusqu'à 250 m
Dispositif tendeur Tendeur / préhenseur - fixation rapide
Type de câble Câble en acier avec gaine PVC, diamètre externe de 4.0 mm
Réglages de couple Montage M5 4.0 Nm, couvercle T20 Torx M4 1.5 Nm, bornes 1.0 Nm
Terminaison Permet de serrer des conducteurs jusqu'à 2.5 mm2
Force de tension 130 N
(réglage intermédiaire typique)
Force de fonctionnement en tension (câble tiré) < 125 N < 300 mm de déviation
Protection contre les courts-circuits / surcharges Fusible externe 10 A (FF)
Tensions d'isolement / de tenue au choc assignées 500 V AC / 2500 V AC
Catégorie d'emploi AC15 A300 3A
Résistance aux vibrations 10-500 Hz 0.35 mm
Résistance aux chocs 15 g 11 ms
Courant thermique (lth) 10 A
LED 24 V DC
Type de contact IEC/EN 60947 5 1 double rupture Type Zb action brusque
Matériau de contact Argent
Entrées de conduit 4 x M20 x 1.5
Classi?cation de boîtier
LineStrong3D/L/R IP67
LineStrong3LZ(X)/RZ(X)/DZ(X) IP69K et IP67
Température ambiante :
LineStrong3L/R/D -25 C à +80 °C
LineStrong3LZ(X)/RZ(X)/DZ(X) -25 °C à +80 °C (nettoyage à 100 °C)
Capot / matériau de boîtier :
LineStrong3L/R/D Moulé sous pression, peint en jaune
LineStrong3LZ(X)/RZ(X)/DZ(X) Acier inoxydable 316
Position de montage Pas de position particulière
Boulons de montage 4 x M5
Version antidé?agrante (X)
Classification Ex d IIC T6 (-20 °C = Ta = +60 °C) Gb Ex tb IIIC T85 °C (-20 °C = Ta = +60 °C) Db
Tension nominale 250 V AC/DC
Courant nominal 2 pôles 4 A
4 pôles 2.5 A
