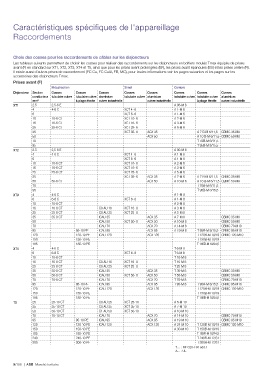

Caractéristiques spécifiques de l'appareillage
Raccordements
Choix des cosses pour les raccordements de câbles sur les disjoncteurs
Les tableaux suivants permettent de choisir les cosses pour réaliser des raccordements sur les disjoncteurs en boîtiers moulés Tmax équipés de prises
avant (F) en standard sur XT1, XT2, XT3, XT4 et T5, ainsi que pour les prises avant prolongées (EF), les prises avant épanouies (ES) et les prises arrière (R).
Il existe aussi d'autres prises de raccordement (FC Cu, FC CuAl, FB, MC), pour toutes informations voir les pages suivantes et les pages sur les
accessoires des disjoncteurs Tmax.
Prises avant (F)
Mécatraction Simel Cembre
Disjoncteur Section Cosses Cosses Cosses Cosses Cosses Cosses Cosses Cosses
conducteur tubulaire cuivre tubulaire cuivre aluminium tubulaire cuivre aluminium tubulaire cuivre tubulaire cuivre aluminium
mm² à plage étroite cuivre industrielle cuivre industrielle à plage étroite cuivre industrielle
XT1 2.5 2,5-6 E A 06-M 6
4 4-6 C XCT 4- 6 A 1-M 6
6 XCT 6- 6 A 1-M 6
10 10-6 CT XCT 10- 6 A 2-M 6
16 16-6 CT XCT 16- 6 A 3-M 6
25 25-6 CT XCT 25- 6 A 5-M 6
35 XCT 35- 6 ACX 35 A 7 B-M 6/11,5 CBMC 35-M8
50 ACX 50 A 10 B-M 6/11,5 CBMC 50-M8
70 T 70B-M 6/11,5
95 T 95B-M 8/15,5
XT2 2.5 2,5-6 E A 06-M 6
4 4-6 C XCT 4- 6 A 1-M 6
6 XCT 6- 6 A 1-M 6
10 10-6 CT XCT 10- 6 A 2-M 6
16 16-6 CT XCT 16- 6 A 3-M 6
25 25-6 CT XCT 25- 6 A 5-M 6
35 XCT 35- 6 ACX 35 A 7-M 6 A 7 B-M 6/11,5 CBMC 35-M8
50 50-6 CT ACX 50 A 10-M 6 A 10 B-M 6/11,5 CBMC 50-M8
70 T 70B-M 6/11,5
95 T 95B-M 8/15,5
XT3 4 4-8 C A 1-M 8
6 6-8 C XCT 6- 8 A 1-M 8
10 10-8 CT A 2-M 8
16 16-8 CT C0 AU 16 XCT 16- 8 A 3-M 8
25 25-8 CT C0 AU 25 XCT 25- 8 A 5-M 8
35 35-8 CT ICAU 35 ACX 35 A 7-M 8 CBMC 35-M8
50 ICAU 50 XCT 50- 8 ACX 50 A 10-M 8 CBMC 50-M8
70 ICAU 70 ACX 70 A 14-M 8 CBMC 70-M10
95 95-10 PE ICAU 95 ACX 95 A 19-M 8 T 95B-M 8/15,5 CBMC 95-M10
120 120-10 PE ICAU 120 ACX 120 T 120B-M 10/19 CBMC 120-M10
150 150-10 PE T 150B-M 10/19
185 185-10 PE T 185B-M 10/24,5
XT4 4 4-8 C T 6-M 8
6 6-8 C XCT 6- 8 T 6-M 8
10 10-8 CT T 10-M 8
16 16-8 CT C0 AU 16 XCT 16- 8 T 16-M 8
25 25-8 CT C0 AU 25 XCT 25- 8 T 25-M 8
35 35-8 CT ICAU 35 ACX 35 T 35-M 8 CBMC 35-M8
50 50-8 CT ICAU 50 XCT 50- 8 ACX 50 T 50-M 8 CBMC 50-M8
70 70-8 CT ICAU 70 ACX 70 T 70-M 8 CBMC 70-M10
95 95-10 PE ICAU 95 ACX 95 T 95-M 8 T 95B-M 8/15,5 CBMC 95-M10
120 120-10 PE ICAU 120 ACX 120 T 120B-M 10/19 CBMC 120-M10
150 150-10 PE T 150B-M 10/19
185 185-10 PE T 185B-M 10/24,5
T5 25 25-10 CT C0 AU 25 XCT 25-10 A 5-M 10
35 35-10 CT C0 AU 35 XCT 35-10 A 7-M 10
50 50-10 CT C1 AU 50 XCT 50-10 A 10-M 10
70 70-10 CT ICAU 70 ACX 70 A 14-M 10 CBMC 70-M10
95 95-10 PE ICAU 95 ACX 95 A 19-M 10 CBMC 95-M10
120 120-10 PE ICAU 120 ACX 120 A 24-M 10 T 120B-M 10/19 CBMC 120-M10
150 150-10 PE A 30-M 10 T 150B-M 10/19
185 185-10 PE T 185B-M 10/24,5
240 240-10 PE T 240B-M 12/31
300 300-10 PE T 300B-M 12/31
: NF C20-130 add.1 T…
: UL A...
