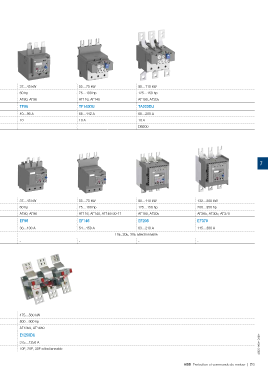

Page 125 - index

Relais de protection

thermiques

IEC : puissance assignée d’emploi AC-3 400 V 0.03…4.0 kW 0.03…4.0 kW 4.0…18.5 kW 18.5…30 kW 37…45 kW 55…75 kW 90…110 kW
UL / CSA : puissance triphasée en hp 480 V 1/2…5 hp 1/2…10 hp 5…20 hp 30…60 hp 60 hp 75…100 hp 125…150 hp
Compatibilité avec les contacteurs B6, B7 AS09 … AS16 AF09 ... AF38 AF40, AF52, AF65 AF80, AF96 AF116, AF140 AF190, AF205
Type T16 T16 TF42 TF65 TF96 TF140DU TA200DU
Plage de courant 0.10…16 A 0.10…16 A 0.10…38 A 22…67 A 40…96 A 66…142 A 66…200 A
Classe de déclenchement 10 10 10 10 10 10 A 10 A
Kit de montage unique DB16 DB16 DB42 - - - DB200

Relais de protection 7
électroniques

avec CT intégré

IEC : puissance assignée d’emploi AC-3 400 V 0.03…4.0 kW 4…7.5 kW 4.0…18.5 kW 18.5…30 kW 37…45 kW 55…75 kW 90…110 kW 132…200 kW
UL / CSA : puissance triphasée en hp 480 V 1…5 hp 5…10 hp 5…20 hp 30…60 hp 60 hp 75…100 hp 125…150 hp 200…350 hp
Compatibilité avec les contacteurs B6, B7 AF09 … AF38 AF26 ... AF38 AF40, AF52, AF65 AF80, AF96 AF116, AF140, AF146-30-11 AF190, AF205 AF265, AF305, AF370
Type E16DU EF19 EF45 EF65 EF96 EF146 EF205 EF370
Plage de courant 0.10…18.9 A 0.10…18.9 A 9…45 A 25…70 A 36…100 A 54…150 A 63…210 A 115…380 A
Classe de déclenchement 10E, 20E, 30E sélectionnable 10E, 20E, 30E sélectionnable
Kit de montage unique DB16E DB19EF - - - - - -

Relais de protection

électroniques
avec CT externe séparé

IEC : puissance assignée d’emploi AC-3 400 V 200…250 kW 315…400 kW 475…560 kW
UL / CSA : puissance triphasée en hp 480 V 350…400 hp 500…600 hp 800…900 hp
Compatibilité avec les contacteurs AF400, AF460 AF580, AF750 AF1350, AF1650
Type E500DU E800DU E1250DU
Plage de courant 150…500 A 250…800 A 375…1250 A 2CDC106071C0201
Classe de déclenchement 10E, 20E, 30E sélectionnable 10E, 20E, 30E sélectionnable

ABB Protection et commande de moteur | 7/3
