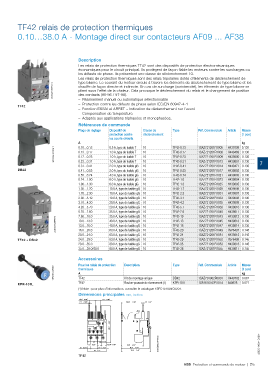

TF42 relais de protection thermiques

0.10…38.0 A - Montage direct sur contacteurs AF09 ... AF38

Description
Les relais de protection thermiques TF42 sont des dispositifs de protection électromécaniques
économiques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou
les défauts de phase. Ils présentent une classe de déclenchement 10.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement de
type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame et les
2CDC231006F0013 chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type bilame se
plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement de position
des contacts (95-96 / 97-98).
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
TF42
– Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.
Références de commande
Plage de réglage Dispositif de Classe de Type Réf. Commerciale Article Masse
protection contre déclenchement (1 pce)
les courts-circuits
kg
A 0.5 A, type de fusible T 10 TF42-0.13 1SAZ721201R1005 H439799 0.130
0.10…0.13
2CDC231001F0011 0.13…0.17 1.0 A, type de fusible T 10 TF42-0.17 1SAZ721201R1008 H440469 0.130
1.0 A, type de fusible T
1SAZ721201R1009
H439800 0.130
TF42-0.23
0.17…0.23
10
0.23…0.31
0.31…0.41 1.0 A, type de fusible T 10 TF42-0.31 1SAZ721201R1013 H439801 0.130 7
2.0 A, type de fusible gG
1SAZ721201R1014
H440471 0.130
10
TF42-0.41
DB42 0.41…0.55 2.0 A, type de fusible gG 10 TF42-0.55 1SAZ721201R1017 H439802 0.130
0.55…0.74 4.0 A, type de fusible gG 10 TF42-0.74 1SAZ721201R1021 H439803 0.130
0.74…1.00 6.0 A, type de fusible gG 10 TF42-1.0 1SAZ721201R1023 H439804 0.130
1.00…1.30 6.0 A, type de fusible gG 10 TF42-1.3 1SAZ721201R1025 H439805 0.130
1.30…1.70 10.0 A, type de fusible gG 10 TF42-1.7 1SAZ721201R1028 H439806 0.130
1.70…2.30 10.0 A, type de fusible gG 10 TF42-2.3 1SAZ721201R1031 H439807 0.130
2.30…3.10 10.0 A, type de fusible gG 10 TF42-3.1 1SAZ721201R1033 H439808 0.130
3.10…4.20 20.0 A, type de fusible gG 10 TF42-4.2 1SAZ721201R1035 H439809 0.130
4.20…5.70 20.0 A, type de fusible gG 10 TF42-5.7 1SAZ721201R1038 H439810 0.130
5.70…7.60 35.0 A, type de fusible gG 10 TF42-7.6 1SAZ721201R1040 H439811 0.130
7.60…10.0 35.0 A, type de fusible gG 10 TF42-10 1SAZ721201R1043 H439812 0.130
2CDC231026F0013 10.0…13.0 40.0 A, type de fusible gG 10 TF42-13 1SAZ721201R1045 H439813 0.130
TF42-16
13.0…16.0
40.0 A, type de fusible gG 10
H439814 0.130
1SAZ721201R1047
16.0…20.0
1SAZ721201R1051
TF42-24
H439815 0.145
63.0 A, type de fusible gG 10
20.0…24.0 63.0 A, type de fusible gG 10 TF42-20 1SAZ721201R1049 H976497 0.145
TF42 + DB42 24.0…29.0 63.0 A, type de fusible gG 10 TF42-29 1SAZ721201R1052 H976498 0.145
29.0…35.0 80.0 A, type de fusible gG 10 TF42-35 1SAZ721201R1053 H439816 0.145
35.0…38.0/40.0 80.0 A, type de fusible gG 10 TF42-38 1SAZ721201R1055 H439817 0.145
Accessoires Description Type Réf. Commerciale Article Masse
Pour les relais de protection
1SFC151402F0001 thermiques Kit de montage unique DB42 1SAZ701902R0001 H440782 0.087
(1 pce)
kg
A
TF42
KPR-101L TF42 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151004C0201.
Dimensions principales mm, inches
16.2 0.64" 11.7 0.46"
2.3 0.09" 50.25 1.98" 2.7 0.11"
3.48"
88.3
2CDC232005F0009
9.1 0.36" 12.35 0.49" 52.6 2.07" 2CDC106071C0201
8.1 0.32" 14.4 0.57" 66.4 2.61"
45 1.77" 70.5 2.78"
TF42
