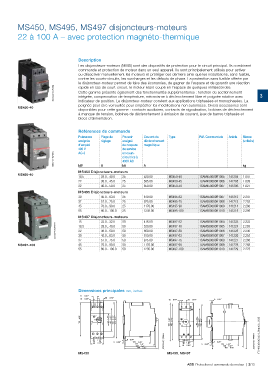

Page 49 - index

MS450, MS495, MS497 disjoncteurs-moteurs

22 à 100 A – avec protection magnéto-thermique

Description
Les disjoncteurs-moteurs (MMS) sont des dispositifs de protection pour le circuit principal. Ils combinent
commande et protection de moteur dans un seul appareil. Ils sont principalement utilisés pour activer
ou désactiver manuellement les moteurs et protéger ces derniers ainsi que les installations, sans fusible,
contre les courts-circuits, les surcharges et les défauts de phase. La protection sans fusible offerte par
le disjoncteur-moteur permet de faire des économies, de gagner de l'espace et de garantir une réaction
2CDC241004F0009 Cette gamme présente également des fonctionnalités supplémentaires : fonction de sectionnement 3
rapide en cas de court-circuit, le moteur étant coupé en l'espace de quelques millisecondes.
intégrée, compensation de température, mécanisme à déclenchement libre et poignée rotative avec
indicateur de position. Le disjoncteur-moteur convient aux applications triphasées et monophasées. La
poignée peut être verrouillée pour empêcher les modifications non autorisées. Divers accessoires sont
MS450-40
disponibles pour cette gamme : contacts auxiliaires, contacts de signalisation, bobines de déclenchement
à manque de tension, bobines de déclenchement à émission de courant, jeux de barres triphasés et
blocs d'alimentation.

Références de commande
Puissance Plage de Pouvoir Courant de Type Réf. Commerciale Article Masse
assignée réglage assigné déclenchement (unitaire)
d’emploi de coupure magnétique
400 V de service
1SBC101184F0014 kW A circuit Ics à A kg
en court-
AC-3
400V AC
kA
MS450 Disjoncteurs-moteurs
MS495-40
18.5 28.0…40.0 25 520.00 MS450-40 1SAM450000R1005 141204 1.047
22 36.0…45.0 25 585.00 MS450-45 1SAM450000R1006 141205 1.039
22 40.0…50.0 25 650.00 MS450-50 1SAM450000R1007 141206 1.027
MS495 Disjoncteurs-moteurs
30 45.0…63.0 25 819.00 MS495-63 1SAM550000R1007 141212 2.247
37 57.0…75.0 25 975.00 MS495-75 1SAM550000R1008 141213 2.253
45 70.0…90.0 25 1170.00 MS495-90 1SAM550000R1009 141214 2.280
55 80.0…100.0 25 1235.00 MS495-100 1SAM550000R1010 141215 2.295
MS497 Disjoncteurs-moteurs
2.222
15 22.0…32.0 50 416.00 MS497-32 1SAM580000R1004 141223 2.203
2CDC241020F0011 22 36.0…50.0 50 650.00 MS497-50 1SAM580000R1006 141225 2.230
520.00
50
28.0…40.0
MS497-40
18.5
141224
1SAM580000R1005
30
50
1SAM580000R1007
MS497-63
819.00
2.255
45.0…63.0
141226
37 57.0…75.0 50 975.00 MS497-75 1SAM580000R1008 141227 2.266
MS497-100 45 70.0…90.0 50 1170.00 MS497-90 1SAM580000R1009 141228 2.268
55 80.0…100.0 50 1235.00 MS497-100 1SAM580000R1010 141229 2.275
Dimensions principales mm, inches
17 0.67"
10 0.39" 20 0.79" 12 0.47" 23 0.91" 8 0.31"

4.92" 1.77" 3.35" 5.12" 5.51" 6.50" 6.10" 1.77" 4.57" 5.91"
125 45 85 130 140
165 155 45 116 150

30 1.18" 8 0.32" 2CDC242013F0011 2CDC242014F0011 1TXH000278C0301_Chap03_MMS
55 2.17" 5 0.20" 109 127 4.29" 5.0" 30 1.18" 5 0.20" 7 0.28" 132 5.20"
132 5.2" 70 2.56" 153 6.02"
144 5.67" 169 6.65"
MS450 MS495, MS497
ABB Protection et commande de moteur | 3/13
