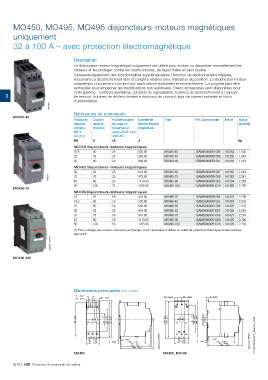

MO450, MO495, MO496 disjoncteurs-moteurs magnétiques

uniquement
32 à 100 A – avec protection électromagnétique

Description
Le disjoncteur-moteur magnétique uniquement est utilisé pour activer ou désactiver manuellement les
moteurs et les protéger contre les courts-circuits, de façon fiable et sans fusible.
Il présente également des fonctionnalités supplémentaires : fonction de sectionnement intégrée,
mécanisme à déclenchement libre et poignée rotative avec indicateur de position. Le disjoncteur-moteur
magnétique uniquement convient aux applications triphasées et monophasées. La poignée peut être
verrouillée pour empêcher les modifications non autorisées. Divers accessoires sont disponibles pour
cette gamme : contacts auxiliaires, contacts de signalisation, bobines de déclenchement à manque
3 de tension, bobines de déclenchement à émission de courant, jeux de barres triphasés et blocs
d'alimentation.
ST02501

Références de commande
MO450-40
Puissance Courant Pouvoir assigné Courant de Type Réf. Commerciale Article Masse
assignée assigné de coupure déclenchement (unitaire)
d’emploi d'emploi de service en magnétique
400 V court-circuit Ics à
AC-3 (1) 400V AC
kW A kA A kg
MO450 Disjoncteurs-moteurs magnétiques
18.5 40 25 520.00 MO450-40 1SAM460000R1005 141354 1.033
22 45 25 585.00 MO450-45 1SAM460000R1006 141355 1.040
22 50 25 650.00 MO450-50 1SAM460000R1007 141356 1.019
MO495 Disjoncteurs-moteurs magnétiques
30 63 25 819.00 MO495-63 1SAM560000R1007 141362 2.244
ST02601 37 75 25 975.00 MO495-75 1SAM560000R1008 141363 2.247
90
25
MO495-90
1170.00
45
1SAM560000R1009
141364
2.269
55 100 25 1235.00 MO495-100 1SAM560000R1010 141365 2.292
MO495-75
MO496 Disjoncteurs-moteurs magnétiques
15 32 50 416.00 MO496-32 1SAM590000R1004 141423 2.208
18.5 40 50 520.00 MO496-40 1SAM590000R1005 141424 2.218
22 50 50 650.00 MO496-50 1SAM590000R1006 141425 2.218
30 63 50 819.00 MO496-63 1SAM590000R1007 141426 2.248
37 75 50 975.00 MO496-75 1SAM590000R1008 141427 2.278
45 90 50 1170.00 MO496-90 1SAM590000R1009 141428 2.266
55 100 50 1235.00 MO496-100 1SAM590000R1010 141429 2.293
(1) Pour protéger les moteurs contre les surcharges, il est nécessaire d'utiliser un relais de protection thermique ou électronique
approprié.
2CDC241021F0011
MO496-100

Dimensions principales mm, inches
17 0.67" 12 0.47" 23 0.91" 8 0.31"
10 0.39" 20 0.79"

4.92" 1.77" 3.35" 5.12" 5.51" 6.50" 6.10" 1.77" 4.57" 5.91"
125 45 85 130 140 165 155 45 116 150

30 1.18" 8 0.32" 2CDC242015F0011 30 1.18" 5 0.20" 7 0.28" 132 5.20" 2CDC242016F0011 1TXH000278C0301_Chap03_MMS
55 2.17" 5 0.20" 109 127 4.29" 5.0" 70 2.56" 153 6.02"
132 5.2" 169 6.65"
144 5.67"
MO450 MO495, MO496
3/14 | ABB Protection et commande de moteur
