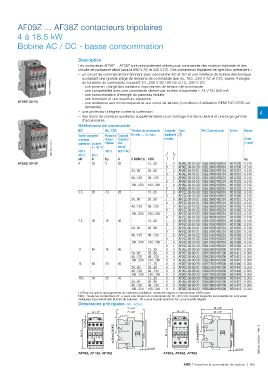

AF09Z ... AF38Z contacteurs tripolaires

4 à 18.5 kW
Bobine AC / DC - basse consommation

Description
Les contacteurs AF09Z ... AF38Z sont principalement utilisés pour commander des moteurs triphasés et des
circuits de puissance allant jusqu'à 690 V AC et 220 V DC. Ces contacteurs tripolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages
1SBC101011V0014 - une prise en charge des variations importantes de tension de commande
de tensions de commande couvrant 24...250 V 50 / 60 Hz et 12...250 V DC
- une compatibilité avec une commande directe par sorties d'automate = 24 V DC 500 mA
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées
AF09Z-30-10 - une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47-0706 sur
demande).
– une protection intégrée contre la surtension 4
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Commerciale Article Masse
Valeur assignée Puissance Courant Uc min. … Uc max. auxiliaires (1)
d'emploi moteur "general montés Cond.
1SBC101001V0014 400 V ? = 40 °C 480 V rating"
(1 pce)
use
triphasé
puissance courant
600 V AC
AC-3
kW AC-1 hp A V 50/60 Hz V DC kg
A
AF26Z-30-00 4 25 5 25 - 12...20 1 0 AF09Z-30-10-20 1SBL136001R2010 H311320 0.310
0 1 AF09Z-30-01-20 1SBL136001R2001 H311330 0.310
24...60 20...60 1 0 AF09Z-30-10-21 1SBL136001R2110 H311321 0.310
0 1 AF09Z-30-01-21 1SBL136001R2101 H311331 0.310
48...130 48...130 1 0 AF09Z-30-10-22 1SBL136001R2210 H311322 0.310
0 1 AF09Z-30-01-22 1SBL136001R2201 H311332 0.310
100...250 100...250 1 0 AF09Z-30-10-23 1SBL136001R2310 H311323 0.310
0 1 AF09Z-30-01-23 1SBL136001R2301 H311333 0.310
5.5 28 7.5 28 - 12...20 1 0 AF12Z-30-10-20 1SBL156001R2010 H311350 0.310
0 1 AF12Z-30-01-20 1SBL156001R2001 H311360 0.310
24...60 20...60 1 0 AF12Z-30-10-21 1SBL156001R2110 H311351 0.310
0 1 AF12Z-30-01-21 1SBL156001R2101 H311361 0.310
48...130 48...130 1 0 AF12Z-30-10-22 1SBL156001R2210 H311352 0.310
0 1 AF12Z-30-01-22 1SBL156001R2201 H311362 0.310
100...250 100...250 1 0 AF12Z-30-10-23 1SBL156001R2310 H311353 0.310
0 1 AF12Z-30-01-23 1SBL156001R2301 H311363 0.310
7.5 30 10 30 - 12...20 1 0 AF16Z-30-10-20 1SBL176001R2010 H311380 0.310
0 1 AF16Z-30-01-20 1SBL176001R2001 H311390 0.310
24...60 20...60 1 0 AF16Z-30-10-21 1SBL176001R2110 H311381 0.310
0 1 AF16Z-30-01-21 1SBL176001R2101 H311391 0.310
48...130 48...130 1 0 AF16Z-30-10-22 1SBL176001R2210 H311382 0.310
0 1 AF16Z-30-01-22 1SBL176001R2201 H311392 0.310
100...250 100...250 1 0 AF16Z-30-10-23 1SBL176001R2310 H311383 0.310
0 1 AF16Z-30-01-23 1SBL176001R2301 H311393 0.310
11 45 15 45 - 12...20 0 0 AF26Z-30-00-20 1SBL236001R2000 H311410 0.350
24...60 20...60 0 0 AF26Z-30-00-21 1SBL236001R2100 H311411 0.350
48...130 48...130 0 0 AF26Z-30-00-22 1SBL236001R2200 H311412 0.350
100...250 100...250 0 0 AF26Z-30-00-23 1SBL236001R2300 H311413 0.350
15 50 20 50 - 12...20 0 0 AF30Z-30-00-20 1SBL276001R2000 H311440 0.350
24...60 20...60 0 0 AF30Z-30-00-21 1SBL276001R2100 H311441 0.350
48...130 48...130 0 0 AF30Z-30-00-22 1SBL276001R2200 H311442 0.350
100...250 100...250 0 0 AF30Z-30-00-23 1SBL276001R2300 H311443 0.350
18.5 50 20 50 - 12...20 0 0 AF38Z-30-00-20 1SBL296001R2000 H311470 0.350
24...60 20...60 0 0 AF38Z-30-00-21 1SBL296001R2100 H311471 0.350
48...130 48...130 0 0 AF38Z-30-00-22 1SBL296001R2200 H311472 0.350
100...250 100...250 0 0 AF38Z-30-00-23 1SBL296001R2300 H311473 0.350
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
Note : Seuls les contacteurs AF..Z avec une tension de commande de 12...20 V DC doivent respecter les polarités de connexion
indiquées à proximité des bornes de bobines : A1+ pour le pôle positif et A2- pour le pôle négatif.
Dimensions principales mm, inches
77 3.03" 86 3.39"
35 1.38"
45 1.77" 71 2.80" 45 1.77" 2 x 80 3.15" 35 1.38" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC 5.5 0.22" ø 4.2 0.17" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 80 3.15" 60 2.36" 70 2.76" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 1SBC101372S0301 - Rév. B 5 0.20"
10 0.39" 10 0.39"
5 0.20" 5 0.20"
AF09Z, AF12Z, AF16Z AF26Z, AF30Z, AF38Z
ABB Protection et commande de moteur | 4/5
