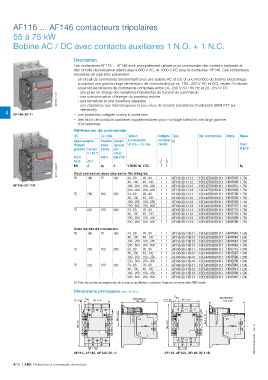

AF116 ... AF146 contacteurs tripolaires

55 à 75 kW
Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Description
Les contacteurs AF116 ... AF146 sont principalement utilisés pour commander des moteurs triphasés et
des circuits de puissance allant jusqu'à 690 V AC, et 1000 V AC pour le contacteur AF146. Ces contacteurs
tripolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 3 bobines
couvrant les tensions de commande comprises entre 24...250 V 50 / 60 Hz et 20...250 V DC
- une prise en charge des variations importantes de tension de commande
1SFC101001V0001 - une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées
- une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47 sur
demande).
4 AF146-30-11 – une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage latéral et une large gamme
d'accessoires.
Références de commande
IEC UL / CSA Tension Contacts Type Réf. Commerciale Article Masse
Valeur assignée Puissance Courant de commande auxiliaires (1)
d'emploi moteur "general Uc min. ... Uc max. montés Cond.
puissance courant triphasé use (1 pce)
? = 40 °C rating"
400 V 480 V 600 V AC
AC-3 AC-1
1SFC101008V0001 kW A hp A V 50/60 Hz V DC kg

Pour connexion avec des serre-fils intégrés
55
1 1
75
24...60
160
160
48...130 20...60 1 1 AF116-30-11-11 1SFL427001R1111 H047635 1.750
48...130
AF116-30-11-12
H047636 1.750
1SFL427001R1211
AF146-30-11B 100...250 100...250 1 1 AF116-30-11-13 1SFL427001R1311 H047637 1.750
250...500 250...500 1 1 AF116-30-11-14 1SFL427001R1411 H047638 1.750
75 200 100 200 24...60 20...60 1 1 AF140-30-11-11 1SFL447001R1111 H047706 1.750
48...130 48...130 1 1 AF140-30-11-12 1SFL447001R1211 H047693 1.750
100...250 100...250 1 1 AF140-30-11-13 1SFL447001R1311 H047694 1.750
250...500 250...500 1 1 AF140-30-11-14 1SFL447001R1411 H047707 1.750
75 225 100 200 24...60 20...60 1 1 AF146-30-11-11 1SFL467001R1111 H047723 1.750
48...130 48...130 1 1 AF146-30-11-12 1SFL467001R1211 H047724 1.750
100...250 100...250 1 1 AF146-30-11-13 1SFL467001R1311 H047699 1.750
250...500 250...500 1 1 AF146-30-11-14 1SFL467001R1411 H048196 1.750
Avec barres de connexion
55 160 75 160 24...60 20...60 1 1 AF116-30-11B-11 1SFL427002R1111 H047645 1.500
48...130 48...130 1 1 AF116-30-11B-12 1SFL427002R1211 H047646 1.500
100...250 100...250 1 1 AF116-30-11B-13 1SFL427002R1311 H047647 1.500
250...500 250...500 1 1 AF116-30-11B-14 1SFL427002R1411 H047648 1.500
75 200 100 200 24...60 20...60 1 1 AF140-30-11B-11 1SFL447002R1111 H047713 1.500
48...130 48...130 1 1 AF140-30-11B-12 1SFL447002R1211 H047697 1.500
100...250 100...250 1 1 AF140-30-11B-13 1SFL447002R1311 H047696 1.500
250...500 250...500 1 1 AF140-30-11B-14 1SFL447002R1411 H048200 1.500
75 225 100 200 24...60 20...60 1 1 AF146-30-11B-11 1SFL467002R1111 H047840 1.500
48...130 48...130 1 1 AF146-30-11B-12 1SFL467002R1211 H047841 1.500
100...250 100...250 1 1 AF146-30-11B-13 1SFL467002R1311 H047698 1.500
250...500 250...500 1 1 AF146-30-11B-14 1SFL467002R1411 H047842 1.500
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
Dimensions principales mm, inches
E
E SECTION E-E SECTION E-E
10 0.39" 90 3.54" 126 4.96" 10 0.39" 90 3.54" 126 4.96"
D D D D
55.5 0.22" 19.5 4.96" 55.5 2.18"
150 5.91" 150 5.91" 19.5 0.77"
1SFC101090C0301 - Rév. B

30 1.18" 30 1.18"
AF116, AF140, AF146-30-11 AF116, AF140, AF146-30-11B
