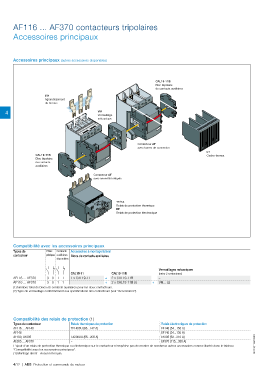

AF116 ... AF370 contacteurs tripolaires

Accessoires principaux

Accessoires principaux (autres accessoires disponibles)

CAL19-11B
Bloc bipolaire
de contacts auxiliaires
LW
Agrandissement
de bornes
4 VM
Verrouillage
mécanique

Contacteur AF
avec barres de connexion
LT
CAL19-11B Cache-bornes
Bloc bipolaire
de contacts
auxiliaires
Contacteur AF
avec serre-fils intégrés

TF/TA
Relais de protection thermique
EF
Relais de protection électronique

Compatibilité avec les accessoires principaux
Types de Pôles Contacts Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires
disponibles

Verrouillages mécaniques
CAL19-11 CAL19-11B (entre 2 contacteurs)
AF116 ... AF370 3 0 1 1 1 x CAL19-11 + 2 x CAL19-11B –
AF116 ... AF370 3 0 1 1 – + 2 x CAL19-11B (1) + VM... (2)
(1) Nombre total de blocs de contacts auxiliaires pour les deux contacteurs.
(2) Type de verrouillage conformément aux spécifications des contacteurs (voir "Accessoires").

Compatibilité des relais de protection (1)
Types de contacteur Relais thermiques de protection Relais électroniques de protection
AF116 ... AF140 TF140DU (66...142 A) EF146 (54...150 A)
AF146 – EF146 (54...150 A)
AF190, AF205 TA200DU (66...200 A) EF205 (63...210 A)
AF265 ... AF370 – EF370 (115...380 A)
L'ajout d'un relais de protection thermique ou électronique sur le contacteur n'empêche pas de monter de nombreux autres accessoires comme illustré dans le tableau 1SFC101132C0301
"Compatibilité avec les accessoires principaux".
(1) Montage direct - Aucun kit requis.

4/12 | ABB Protection et commande de moteur
