P. 74

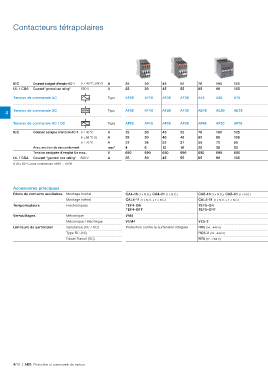

Contacteurs tétrapolaires
IEC Courant assigné d’emploi AC-1 ? = 40 °C, 690 V A 25 30 45 55 70 100 125 200 250 300 350 550 800 1000
UL / CSA Courant "general use rating" 600 V A 25 30 45 55 65 80 105 170 200 250 300 420 540 —
Tension de commande AC Type AF09 AF16 AF26 AF38 A45 A50 A75 EK110 EK150 EK175 EK210 EK370 EK550 EK1000
4 Tension de commande DC Type AF09 AF16 AF26 AF38 AE45 AE50 AE75 EK110 EK150 EK175 EK210 EK370 EK550 EK1000
Tension de commande AC / DC Type AF09 AF16 AF26 AF38 AF45 AF50 AF75 — — — — — — —
IEC Courant assigné d’emploi AC-1 ? = 40 °C A 25 30 45 55 70 100 125 200 250 300 350 550 800 1000
? = 55 °C (1) A 25 30 40 45 60 85 105 180 230 270 310 470 650 800
? = 70 °C A 22 26 32 37 50 70 85 155 200 215 250 400 575 720
Avec section de raccordement mm 2 4 6 10 16 25 35 50 95 150 185 240 2 x 185 2 x 240 2 x 300
Tension assignée d’emploi Ue max. V 690 690 690 690 690 690 690 1000 1000 1000 1000 1000 1000 1000
UL / CSA Courant "general use rating" 600 V A 25 30 45 55 65 80 105 170 200 250 300 420 540 —
(1) ? = 60 °C pour contacteurs AF09 ... AF38.
Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CA4-10 (1 x N.O.), CA4-01 (1 x N.C.) CA5-10 (1 x N.O.), CA5-01 (1 x N.C.)
Montage latéral CAL4-11 (1 x N.O. + 1 x N.C.) CAL5-11 (1 x N.O. + 1 x N.C.) CAL16-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Electroniques TEF4-ON TEF5-ON
TEF4-OFF TEF5-OFF
Verrouillages Mécanique VM4 VH800
Mécanique / électrique VEM4 VE5-2 VH145 VH300
Limiteurs de surtension Varistance (AC / DC) Protection contre la surtension intégrée RV5 (24…440 V)
Type RC (AC) RC5-2 (24…440 V) RC-EH300 RC-EH800
Diode Transil (DC) RT5 (12…264 V)
4/18 | ABB Protection et commande de moteur
