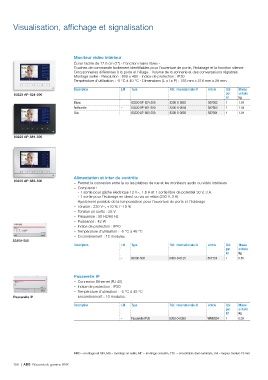

Page 102 - Resume Gamme Gestion intelligente batiment KNX

Visualisation, affichage et signalisation

Moniteur vidéo intérieur

Écran tactile de 17.8 cm (7") - Fonction mains libres -
Touches de commande facilement identifiables pour l'ouverture de porte, l'éclairage et la fonction silence
Cinq sonneries différentes à la porte et l'étage - Volume de la sonnerie et des conversations réglables
Montage saillie - Résolution : 800 x 480 - Indice de protection : IP30
Température d'utilisation : -5 °C à 40 °C - Dimensions (L x l x P) : 155 mm x 218 mm x 29 mm.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
83220 AP-624-500 Blanc – 83220 AP-624-500 8300-0-0083 lot kg
83220 AP-681-500 Anthracite – 83220 AP-681-500 8300-0-0084
Gris – 83220 AP-683-500 8300-0-0085 587682 1 1.04

587683 1 1.04

587684 1 1.04

83220 AP-683-500 Alimentation et inter de contrôle
83300-500 –– Permet la connexion entre la ou les platines de rue et les moniteurs audio ou vidéo intérieurs
Passerelle IP –– Comprend :

--1 sortie pour gâche électrique 12 V~, 1.6 A et 1 sortie libre de potentiel 30 V, 3 A.
--1 sortie pour l'éclairage en direct ou via un relais (230 V, 3 A)
–– Ajustement possible de la temporisation pour l'ouverture de porte et l'éclairage
–– Tension : 230 V~, +10 % / -10 %
–– Tension en sortie : 28 V
–– Fréquence : 50 Hz/60 Hz
–– Puissance : 42 W
–– Indice de protection : IP20
–– Température d'utilisation : -5 °C à 45 °C
–– Encombrement : 12 modules.

Description LM Type Réf. internationale @ Article Qté Masse
– 83300-500 8300-0-0125 587724 par unitaire
lot kg

1 0.85

Passerelle IP
–– Connexion Ethernet (RJ 45)
–– Indice de protection : IP20
–– Température d'utilisation : -5 °C à 45 °C
–– Encombrement : 10 modules.

Description LM Type Réf. internationale @ Article Qté Masse
8300-0-0389 WM0824 par unitaire
– Passerelle IP30 lot kg

1 0.39

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
100 | ABB Résumé de gamme KNX
