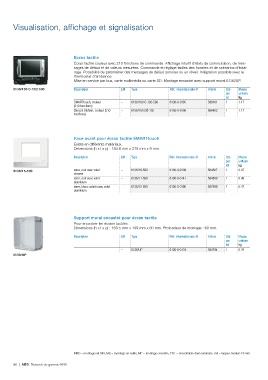

Page 98 - Resume Gamme Gestion intelligente batiment KNX

Visualisation, affichage et signalisation

Écran tactile

Écran tactile couleur avec 210 fonctions de commande. Affichage intuitif d'états de commutation, de mes-
sages de défaut et de valeurs mesurées. Commande et réglage faciles des horaires et de scénarios d'éclai-
rage. Possibilité de paramétrer des messages de défaut sonores ou un réveil. Intégration possible avec le
thermostat d'ambiance.
Mise en service par bus, carte multimédia ou carte SD. Montage encastré avec support mural 6136/UP.

6136/100 C-102-500 Description LM Type Réf. internationale @ Article Qté Masse
6136/15-500 par unitaire
6136/UP SMARTtouch, couleur – 6136/100 C-102-500 6136-0-0185 lot kg
(210 fonctions) – 6136/100 CB-102 6136-0-0186
Bang & Olufsen, couleur (210 586401 1 1.17
fonctions)
586402 1 1.17

Face avant pour écran tactile SMARTtouch

Existe en différents matériaux.
Dimensions (h x l x p) : 184.6 mm x 218 mm x 9 mm.

Description LM Type Réf. internationale @ Article Qté Masse

6136-0-0139 par unitaire
6136-0-0141
6136-0-0196 lot kg

verre, noir avec volet – 6136/10-500 584807 1 0.47
chromé – 6136/11-500
verre, noir avec volet – 6136/15-500 584809 1 0.48
aluminium
verre, blanc satiné avec volet 587899 1 0.47
aluminium

Support mural encastré pour écran tactile

Pour encastrer les écrans tactiles.
Dimensions (h x l x p) : 163.5 mm x 199 mm x 60 mm. Profondeur de montage : 60 mm.

Description LM Type Réf. internationale @ Article Qté Masse
– 6136/UP 6136-0-0124 par unitaire
lot kg

584794 1 0.29

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
96 | ABB Résumé de gamme KNX
