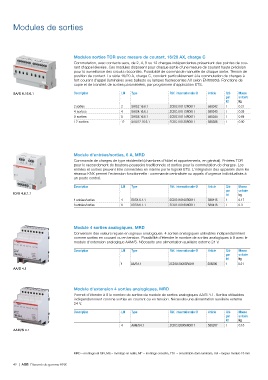

Modules de sorties
Modules sorties TOR avec mesure de courant, 16/20 AX, charge C
Commutation, avec contacts secs, de 2, 4, 8 ou 12 charges indépendantes présentant des pointes de cou-
rant d'appel élevées. Ces modules disposent pour chaque sortie d'une mesure de courant haute précision
pour la surveillance des circuits raccordés. Possibilité de commande manuelle de chaque sortie. Témoin de
position de contact. La série 16/20 A, charge C, convient particulièrement à la commutation de charges à
fort courant d'appel (luminaires avec ballasts ou lampes fluorescentes AX selon EN 60669). Fonctions de
copie et de transfert de sorties paramétrées, par programme d'application ETS.
SA/S 8.16.6.1 Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
2 sorties 2 SA/S2.16.6.1 2CDG110112R0011 lot kg
4 sorties 4 SA/S4.16.6.1 2CDG110113R0011
8 sorties 8 SA/S8.16.6.1 2CDG110114R0011 588342 1 0.21
12 sorties 12 SA/S12.16.6.1 2CDG110138R0011
588343 1 0.38
588344 1 0.69
588386 1 0.90
Module d'entrées/sorties, 6 A, MRD
Commande de charges de type résidentiel (chambres d'hôtel et appartements, en général). Entrées TOR
pour le raccordement de boutons-poussoirs traditionnels et sorties pour la commutation de charges. Les
entrées et sorties peuvent être connectées en interne par le logiciel ETS. L'intégration des appareils dans les
réseaux KNX permet l'extension fonctionnelle : commande centralisée ou appels d'urgence individualisés à
un poste central.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
IO/S 4.6.1.1 4 entrées/sorties 4 IO/S4.6.1.1 2CDG110168R0011 lot kg
AA/S 4.1 8 entrées/sorties 8 IO/S8.6.1.1 2CDG110169R0011
AAM/S 4.1 588415 1 0.17
588416 1 0.3
Module 4 sorties analogiques, MRD
Conversion des valeurs reçues en signaux analogiques. 4 sorties analogiques utilisables indépendamment
comme sorties en courant ou en tension. Possibilité d'étendre le nombre de sorties analogiques à 8 avec le
module d'extension analogique AAM/S. Nécessite une alimentation auxiliaire externe 24 V.
Description LM Type Réf. internationale @ Article Qté Masse
4 AA/S4.1 2CDG120005R0011 par unitaire
lot kg
588296 1 0.21
Module d'extension 4 sorties analogiques, MRD
Permet d'étendre à 8 le nombre de sorties du module de sorties analogiques AA/S 4.1. Sorties utilisables
indépendamment comme sorties en courant ou en tension. Nécessite une alimentation auxiliaire externe
24 V.
Description LM Type Réf. internationale @ Article Qté Masse
4 AAM/S4.1 2CDG120006R0011 par unitaire
lot kg
588297 1 0.18
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
