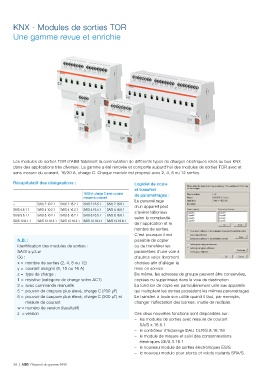

KNX - Modules de sorties TOR
Une gamme revue et enrichie

Les modules de sorties TOR d'ABB fiabilisent la commutation de différents types de charges électriques reliés au bus KNX
dans des applications très diverses. La gamme a été rénovée et comporte aujourd'hui des modules de sorties TOR avec et
sans mesure du courant, 16/20 A, charge C. Chaque module est proposé avec 2, 4, 8 ou 12 sorties.

Récapitulatif des désignations : Logiciel de copie
et transfert
16/20 A, charge C avec ou sans de paramétrages :
mesure du courant Le paramétrage
d'un appareil peut
– SA/S 2.10.2.1 SA/S 2.16.2.1 SA/S 2.16.5.1 SA/S 2.16.6.1 s'avérer laborieux
SA/S 4.6.1.1 SA/S 4.10.2.1 SA/S 4.16.2.1 SA/S 4.16.5.1 SA/S 4.16.6.1 selon la complexité
SA/S 8.6.1.1 SA/S 8.10.2.1 SA/S 8.16.2.1 SA/S 8.16.5.1 SA/S 8.16.6.1 de l'application et le
SA/S 12.6.1.1 SA/S 12.10.2.1 SA/S 12.16.2.1 SA/S 12.16.5.1 SA/S 12.16.6.1 nombre de sorties.
C'est pourquoi il est
N.B. : possible de copier
Identification des modules de sorties : ou de transférer les
SA/S x.y.z.w paramètres d'une voie à
Où : d'autres voies librement
x = nombre de sorties (2, 4, 8 ou 12) choisies afin d'alléger la
y = courant assigné (6, 10 ou 16 A) mise en service.
z = type de charge : De même, les adresses de groupe peuvent être conservées,
1 = résistive (catégorie de charge selon AC1) copiées ou supprimées dans la voie de destination.
2 = avec commande manuelle La fonction de copie est particulièrement utile aux appareils
5 = pouvoir de coupure plus élevé, charge C (200 µF) qui multiplient les sorties possédant les mêmes paramétrages.
6 = pouvoir de coupure plus élevé, charge C (200 µF) et Le transfert a toute son utilité quand il faut, par exemple,
mesure de courant changer l'affectation des bornes : inutile de recâbler.
w = numéro de version (facultatif)
z = version Ces deux nouvelles fonctions sont disponibles sur :
–– les modules de sorties avec mesure de courant

SA/S x.16.6.1
–– le contrôleur d'éclairage DALI DLR/S 8.16.1M
–– le module de mesure et suivi des consommations

électriques SE/S 3.16.1
–– le nouveau module de sorties électroniques ES/S
–– le nouveau module pour stores et volets roulants SRA/S.
