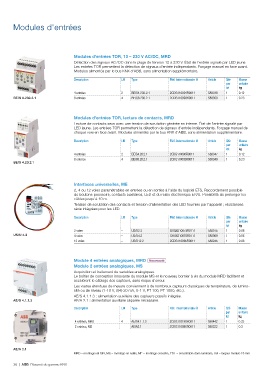

P. 38
Modules d'entrées
Modules d'entrées TOR, 10 – 230 V AC/DC, MRD
Détection des signaux AC / DC dans la plage de tension 12 à 230 V. État de l'entrée signalé par LED jaune.
Les entrées TOR permettent la détection de signaux d'entrée indépendants. Forçage manuel en face avant.
Modules alimentés par le bus KNX d'ABB, sans alimentation supplémentaire.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
4 entrées 2 BE/S4.230.2.1 2CDG110091R0011 lot kg
8 entrées 4 BE/S8.230.2.1 2CDG110093R0011
588348 1 0.12
BE/S 8.230.2.1 588350 1 0.23
BE/S 4.20.2.1
US/U 4.2 Modules d'entrées TOR, lecture de contacts, MRD
AE/S 4.1.1.3
Lecture de contacts secs avec une tension de scrutation générée en interne. État de l'entrée signalé par
LED jaune. Les entrées TOR permettent la détection de signaux d'entrée indépendants. Forçage manuel de
chaque voie en face avant. Modules alimentés par le bus KNX d'ABB, sans alimentation supplémentaire.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
4 entrées 2 BE/S4.20.2.1 2CDG110090R0011 lot kg
8 entrées 4 BE/S8.20.2.1 2CDG110092R0011
588347 1 0.12
588349 1 0.23
Interfaces universelles, ME
2, 4 ou 12 voies paramétrables en entrées ou en sorties à l'aide du logiciel ETS. Raccordement possible
de boutons-poussoirs, contacts auxiliaires, LED et du relais électronique ER/U. Possibilité de prolonger les
câbles jusqu'à 10 m.
Tension de scrutation des contacts et tension d'alimentation des LED fournies par l'appareil ; résistances
série intégrées pour les LED.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
2 voies – US/U2.2 GHQ6310074R0111 lot kg
4 voies – US/U4.2 GHQ6310070R0111
12 voies – US/U12.2 2CDG110065R0011 588075 1 0.06
588069 1 0.06
588245 1 0.08
Module 4 entrées analogiques, MRD
Module 2 entrées analogiques, MS
Acquisition et traitement de variables analogiques.
Le boîtier de conception innovante du module MS et le nouveau bornier à vis du module MRD facilitent et
accélèrent le câblage des capteurs, sans risque d'erreur.
Les vastes étendues de mesure conviennent à de nombreux capteurs classiques de température, de lumino-
sité ou de niveau (1-10 V, 0(4)-20 mA, 0-1 V, PT 100, PT 1000, etc.).
AE/S 4.1.1.3 : alimentation auxiliaire des capteurs passifs intégrée.
AE/A 2.1 : alimentation auxiliaire séparée nécessaire.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
4 entrées, MRD 4 AE/S4.1.1.3 2CDG110190R0011 lot kg
2 entrées, MS – AE/A2.1 2CDG110086R0011
588442 1 0.23
588322 1 0.3
AE/A 2.1
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
