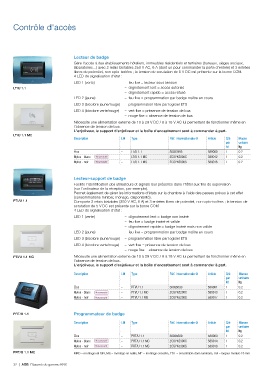

Page 34 - Resume Gamme Gestion intelligente batiment KNX
P. 34
Contrôle d'accès
Lecteur de badge
Gère l'accès à des établissements hôteliers, immeubles résidentiels et tertiaires (bureaux, sièges sociaux,
laboratoires...) avec 2 relais bistables 250 V AC, 6 A (dont un pour commander la porte d'entrée) et 3 entrées
libres de potentiel, non opto-isolées ; la tension de scrutation de 5 V DC est présente sur la borne COM.
4 LED de signalisation d'état :
LT/U 1.1 LED 1 (verte) –– feu fixe = lecteur sous tension
LT/U 1.1 MC LED 2 (jaune) –– clignotement lent = accès autorisé
–– clignotement rapide = accès refusé
–– feu fixe = programmation par badge maître en cours
LED 3 (bicolore jaune/rouge) –– programmation libre par logiciel ETS
LED 4 (bicolore verte/rouge) –– vert fixe = présence de tension de bus
–– rouge fixe = absence de tension de bus
Nécessite une alimentation externe de 10 à 29 V DC / 8 à 18 V AC lui permettant de fonctionner même en
l'absence de tension de bus.
L'enjoliveur, le support d'enjoliveur et la boîte d'encastrement sont à commander à part.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Elos – LT/U 1.1 36032895 lot kg
Mylos - blanc – LT/U 1.1 MC 2CSYK5000C
Mylos - noir – LT/U 1.1 MS 2CSYK5000S 589000 1 0.2
589012 1 0.2
589016 1 0.2
PTI/U 1.1 Lecteur-support de badge
PTI/U 1.1 MC
Facilite l'identification des utilisateurs et signale leur présence dans l'hôtel aux fins de supervision
(sur l'ordinateur de la réception, par exemple).
Permet également de gérer les informations d'états sur la chambre à l'aide des passes prévus à cet effet
(consommations minibar, ménage, disponibilité).
Comporte 2 relais bistables (250 V AC, 6 A) et 3 entrées libres de potentiel, non opto-isolées ; la tension de
scrutation de 5 V DC est présente sur la borne COM
4 LED de signalisation d'état :
LED 1 (verte) –– clignotement lent = badge non inséré
LED 2 (jaune) –– feu fixe = badge inséré et valide
–– c lignotement rapide = badge inséré mais non valide
–– feu fixe = programmation par badge maître en cours
LED 3 (bicolore jaune/rouge) –– programmation libre par logiciel ETS
LED 4 (bicolore verte/rouge) –– vert fixe = présence de tension de bus
–– rouge fixe = absence de tension de bus
Nécessite une alimentation externe de 10 à 29 V DC / 8 à 18 V AC lui permettant de fonctionner même en
l'absence de tension de bus.
L'enjoliveur, le support d'enjoliveur et la boîte d'encastrement sont à commander à part.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Elos – PTI/U 1.1 36035633 lot kg
Mylos - blanc – PTI/U 1.1 MC 2CSYK5200C
Mylos - noir – PTI/U 1.1 MS 2CSYK5200S 589001 1 0.2
589013 1 0.2
589017 1 0.2
PRT/U 1.1 Programmateur de badge
PRT/U 1.1 MC
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Elos – PRT/U 1.1 36035609 lot kg
Mylos - blanc – PRT/U 1.1 MC 2CSYK5300C
Mylos - noir – PRT/U 1.1 MS 2CSYK5300S 589003 1 0.2
589014 1 0.2
589018 1 0.2
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
32 | ABB Résumé de gamme KNX
