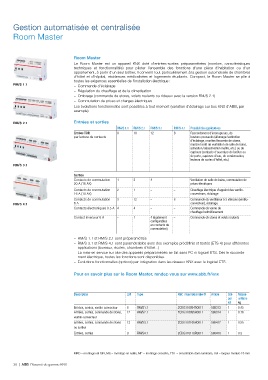

Gestion automatisée et centralisée
Room Master

RM/S 1.1 Room Master
RM/S 2.1
RM/S 3.1 Le Room Master est un appareil KNX doté d'entrées-sorties préparamétrées (nombre, caractéristiques
RM/S 4.1 techniques et fonctionnalités) pour piloter l'ensemble des fonctions d'une pièce d'habitation ou d'un
appartement, à partir d'un seul boîtier. Il convient tout particulièrement à la gestion automatisée de chambres
d'hôtel et d'hôpital, résidences médicalisées et logements étudiants. Compact, le Room Master se plie à
toutes les exigences essentielles de l'installation électrique :

–– Commande d'éclairage

–– Régulation du chauffage et de la climatisation

–– Ombrage (commande de stores, volets roulants ou rideaux avec la version RM/S 2.1)

–– Commutation de prises et charges électriques

Les évolutions fonctionnelles sont possibles à tout moment (variation d'éclairage sur bus KNX d'ABB, par
exemple).

Entrées et sorties RM/S 1.1 RM/S 2.1 RM/S 3.1 RM/S 4.1 Possibilités applicatives
8 18 12 8 Raccordement d'interrupteurs, de
Entrées TOR boutons-poussoirs (allumage / extinction
par lecture de contacts d'éclairage, montée /descente de stores,
marche / arrêt de ventilation de salle de bains,
activation / désactivation maître, etc.) ou de
capteurs (contacts d'ouverture de fenêtre ou
de porte, capteurs d'eau, de condensation,
lecteurs de cartes d'hôtel, etc.)

Sorties 1 34 – Ventilation de salle de bains, commutation de
Contacts de commutation prises électriques
20 A (16 AX)
Chauffage électrique d'appoint des ventilo-
Contacts de commutation 2 1– – convecteurs, éclairage
16 A (10 AX) Commande de ventilateur à 3 vitesses (ventilo-
convecteur), éclairage
Contacts de commutation 3 12 – 8 Commande de vanne de
6 A 4– – chauffage / refroidissement
Commande de stores et volets roulants
Contacts électroniques 0.5 A 4

Contact inverseur 6 A – 1 4 (également –
configurables
en contacts de
commutation)

–– RM/S 1.1 et RM/S 2.1 sont préparamétrés

–– RM/S 3.1 et RM/S 4.1 sont paramétrables avec des exemples prédéfinis et testés (ETS 4) pour différentes
applications (bureaux, écoles, chambres d'hôtel...)

–– La mise en service sur site des appareils préparamétrés se fait sans PC ni logiciel ETS. Dès le raccorde-
ment électrique, toutes les fonctions sont disponibles.

–– Évolutions fonctionnelles (options) par intégration dans les réseaux KNX avec le logiciel ETS.

Pour en savoir plus sur le Room Master, rendez-vous sur www.abb.fr/knx

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Entrées, sorties, ventilo-convecteur 8 RM/S1.1 2CDG110094R0011 588313 lot kg
Entrées, sorties, commande de stores, 12 RM/S2.1 2CDG110095R0011 588314
ventilo-convecteur 1 0.45
Entrées, sorties, commande de stores 12 RM/S3.1
ou sorties 1 0.76
8 RM/S4.1
Entrées, sorties 2CDG110165R0011 588417 1 0.55

2CDG110170R0011 588418 1 0.3

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
