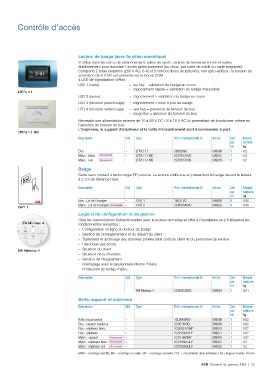

P. 35
Contrôle d'accès
Lecteur de badge (avec fonction monétique)
S'utilise dans les parcs de stationnement, salles de sport, centres de remise en forme et autres
établissement pour autoriser l'accès après paiement (au choix, par carte de crédit ou carte prépayée).
Comporte 2 relais bistables (250 V AC, 6 A) et 3 entrées libres de potentiel, non opto-isolées ; la tension de
scrutation de 5 V DC est présente sur la borne COM
4 LED de signalisation d'état :
LED 1 (verte) –– feu fixe = validation du badge en cours
–– clignotement rapide = validation du badge impossible
LTP/U 1.1
LTP/U 1.1 MC LED 2 (jaune) –– clignotement = validation du badge en cours
CH/T 1 LED 3 (bicolore jaune/rouge) –– c lignotement = mise à jour du badge
SW Minimac 4
LED 4 (bicolore verte/rouge) –– vert fixe = présence de tension de bus
SW Minimac 4 –– rouge fixe = absence de tension de bus
Nécessite une alimentation externe de 10 à 29 V DC / 8 à 18 V AC lui permettant de fonctionner même en
l'absence de tension de bus.
L'enjoliveur, le support d'enjoliveur et la boîte d'encastrement sont à commander à part.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Elos – LTP/U 1.1 36032895 lot kg
Mylos - blanc – LTP/U 1.1 MC 2CSYK5100C
Mylos - noir – LTP/U 1.1 MS 2CSYK5100S 589000 1 0.2
589015 1 0.2
589019 1 0.2
Badge
Carte sans contact à technologie RF passive. La lecture s'effectue en présentant le badge devant le lecteur,
à 2 cm de distance maxi.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Elos - Lot de 5 badges – CH/T 1 16031137 lot kg
Mylos - Lot de 5 badges – CH/T 2 2CSKK5400C
589005 5 0.05
589023 5 0.05
Logiciel de configuration et de gestion
Gère les transmissions bidirectionnelles avec le lecteur de badge et offre à l'installateur et à l'utilisateur les
fonctionnalités suivantes :
–– Configuration en ligne du lecteur de badge
–– G estion de l'enregistrement et du départ du client
–– Traitement et archivage des données privées (état civil) du client et du personnel de service
–– Historique des accès
–– Situation du client
–– Situation de la chambre
–– Gestion de l'équipement
–– Interfaçage avec le gestionnaire Micron Fidelio
–– Production de badge maître.
Description LM Type Réf. internationale @ Article Qté Masse
– SW Minimac 4 2CSKK5500C par unitaire
lot kg
589024 1 0.01
Boîte, support et enjoliveur
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
Boîte encastrement – 1SL0060A00 lot kg
Elos - support enjoliveur – 2CSE1603EL
Elos - enjoliveur blanc – 2CSE0311SMP 589008 1 0.02
Elos - enjoliveur – 2CSE0301SFP
Mylos - support – 2CSY1603MY 589009 1 0.02
Mylos - enjoliveur blanc – 2CSY0301QLP
Mylos - enjoliveur noir – 2CSY0300QLP 589010 1 0.02
589011 1 0.02
589020 1 0.02
589021 1 0.2
589022 1 0.2
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
ABB Résumé de gamme KNX | 33
