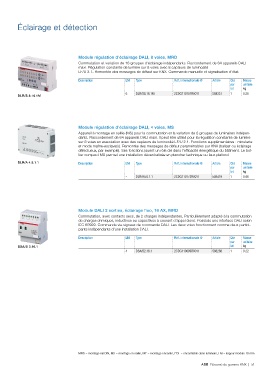

Page 53 - Resume Gamme Gestion intelligente batiment KNX
P. 53

Éclairage et détection

               Module régulation d'éclairage DALI, 8 voies, MRD

               Commutation et variation de 16 groupes d'éclairage indépendants. Raccordement de 64 appareils DALI
               maxi. Régulation constante de lumière sur 8 voies avec 8 capteurs de luminosité
               LF/U 2.1. Remontée des messages de défaut sur KNX. Commande manuelle et signalisation d'état.

               Description  LM Type         Réf. internationale @  Article  Qté Masse
                            6 DLR/S8.16.1M  2CDG110101R0011                 par unitaire
                                                                            lot kg

DLR/S 8.16.1M                                                      588351   1  0.26

               Module régulation d'éclairage DALI, 4 voies, MS

               Appareil à montage en saillie (MS) pour la commutation et la variation de 8 groupes de luminaires indépen-
               dants. Raccordement de 64 appareils DALI maxi. Il peut être utilisé pour la régulation constante de lumière
               sur 8 voies en association avec des capteurs de luminosité LF/U 2.1. Fonctions supplémentaires : minuterie
               et mode maître-esclave(s). Remontée des messages de défaut paramétrables sur KNX (ballast ou éclairage
               défectueux, par exemple). Ses fonctions jouent un rôle clé dans l'efficacité énergétique du bâtiment. Le boî-
               tier compact MS permet une installation décentralisée en plancher technique ou faux plafond.

DLR/A 4.8.1.1  Description  LM Type         Réf. internationale @  Article  Qté Masse
                            – DLR/A4.8.1.1  2CDG110172R0011                 par unitaire
                                                                            lot kg

                                                                   588419   1  0.66

               Module DALI 2 sorties, éclairage fluo, 16 AX, MRD

               Commutation, avec contacts secs, de 2 charges indépendantes. Particulièrement adapté à la commutation
               de charges ohmiques, inductives ou capacitives à courant d'appel élevé. Possède une interface DALI selon
               IEC 60929. Commande via signaux de commande DALI. Les deux voies fonctionnent comme deux partici-
               pants indépendants d'une installation DALI.

               Description  LM Type         Réf. internationale @  Article  Qté Masse
                            4 DSA/S2.16.1   2CDG110009R0011                 par unitaire
DSA/S 2.16.1                                                                lot kg

                                                                   588288   1  0.22

               MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
                                                                                                                                     ABB Résumé de gamme KNX | 51
