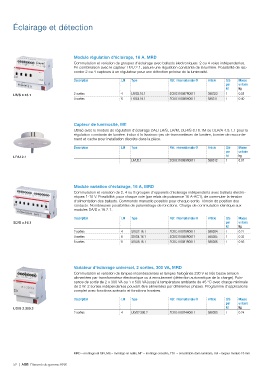

Page 54 - Resume Gamme Gestion intelligente batiment KNX

Éclairage et détection

Module régulation d'éclairage, 16 A, MRD

Commutation et variation de groupes d'éclairage avec ballasts électroniques. 2 ou 4 voies indépendantes.
En combinaison avec le capteur LF/U 2.1, assure une régulation constante de la lumière. Possibilité de rac-
corder 2 ou 4 capteurs à un régulateur pour une détection précise de la luminosité.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
2 sorties 4 LR/S2.16.1 2CDG110087R0011 lot kg
4 sorties 6 LR/S4.16.1 2CDG110088R0011
LR/S 4.16.1 588323 1 0.25
LF/U 2.1
SD/S x.16.1 588311 1 0.40

UD/S 2.300.2 Capteur de luminosité, ME

Utilisé avec le module de régulation d'éclairage DALI LR/S, LR/M, DLR/S 8.16.1M ou DLR/A 4.8.1.1 pour la
régulation constante de lumière. Inclus à la livraison : jeu de transmetteurs de lumière, bornier de raccorde-
ment et cache pour installation discrète dans la pièce.

Description LM Type Réf. internationale @ Article Qté Masse
– LF/U2.1 2CDG110089R0011 par unitaire
lot kg

588312 1 0.07

Module variation d'éclairage, 16 A, MRD

Commutation et variation de 2, 4 ou 8 groupes d'appareils d'éclairage indépendants avec ballasts électro-
niques 1-10 V. Possibilité, pour chaque voie (par relais de puissance 16 A-AC1), de commuter la tension
d'alimentation des ballasts. Commande manuelle possible pour chaque sortie. Témoin de position des
contacts. Nombreuses possibilités de paramétrage de fonctions. Charge de commutation identique aux
modules SA/S x.16.2.1.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
2 sorties 4 SD/S2.16.1 2CDG110079R0011 lot kg
4 sorties 6 SD/S4.16.1 2CDG110080R0011
8 sorties 8 SD/S8.16.1 2CDG110081R0011 588304 1 0.21

588305 1 0.32

588306 1 0.56

Variateur d'éclairage universel, 2 sorties, 300 VA, MRD

Commutation et variation de lampes incandescentes et lampes halogènes 230 V et très basse tension
alimentées par transformateur électronique ou à enroulement (détection automatique de la charge). Puis-
sance de sortie de 2 x 300 VA ou 1 x 500 VA jusqu'à température ambiante de 45 °C avec charge minimale
de 2 W. 2 sorties indépendantes pouvant être alimentées par différentes phases. Programme d'applications
complet avec fonctions scénario et fonctions horaires.

Description LM Type Réf. internationale @ Article Qté Masse
2 sorties 4 UD/S2.300.2 2CDG110074R0011 par unitaire
lot kg

588303 1 0.24

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
52 | ABB Résumé de gamme KNX
