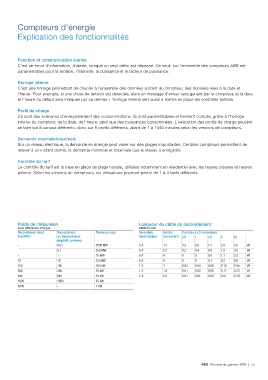

Compteurs d'énergie
Explication des fonctionnalités

Fonction et communication alarme
C'est un envoi d'information, d'alerte, lorsque un seuil défini est dépassé. Ce seuil, sur l'ensemble des compteurs ABB est
paramétrables pour la tension, l'intensité, la puissance et le facteur de puissance.

Horloge interne
C'est une horloge permettant de coupler à l'ensemble des données sortant du compteur, des données liées à la date et
l'heure. Pour exemple, si une chute de tension est détectée, alors un message d'erreur sera généré par le compteur, et la date
et l'heure du défaut sera indiquée par ce dernier. L'horloge interne sert aussi à mettre en place les contrôles tarifaire.

Profil de charge
Ce sont des scénarios d'enregistrement des consommations. Ils sont paramétrables et tiennent compte, grâce à l'horloge
interne du compteur, de la date, de l'heure, ainsi que des puissances consommées. L'exécution des profils de charge peuvent
se faire sur 8 canaux différents, donc sur 8 profils différents, allant de 1 à 1440 minutes selon les versions de compteurs.

Demande minimale/maximale
Sur un réseau électrique, la demande en énergie peut varier sur des plages importantes. Certains compteurs permettent de
relever à un instant donné, la demande minimale et maximale que le réseau a enregistré.

Contrôle du tarif
Le contrôle du tarif est la mise en place de plage horaire, utilisées notamment en résidentiel avec les heures creuses et heures
pleines. Selon les versions de compteurs, les utilisateurs pourront piloter de 1 à 4 tarifs différents.

Poids de l'impulsion Longueur du câble de raccordement
sous différentes charges câble cuivre

Raccordement direct Raccordement Puissance maxi Secondaire Section Compteurs à 2 conducteurs

(imp/kWh) sur transformateur 3500 MW transformateur cuivre (mm²) 0.5 1 2.5 5 10
350 MW
(imp/kWh, primaire) 35 MW
3.5 MW
– 0.01 350 kW 5 A 1.5 0.3 0.6 1.5 2.9 5.8 VA
70 kW 5 A 2.5 0.2 0.4 0.9 1.8 3.6 VA
– 0.1 54 kW 5 A 4 0 0 0.6 1.1 2.3 VA
35 kW 5 A 6 0 0 0.1 0.3 0.6 VA
–1 7 kW 1 A 1 0.02 0.04 0.09 0.18 0.35 VA
1 A 1.5 0.01 0.03 0.06 0.12 0.23 VA
10 10 1 A 2.5 0.01 0.01 0.04 0.07 0.14 VA

100 100

500 500

640 640

1000 1000

5000 –
