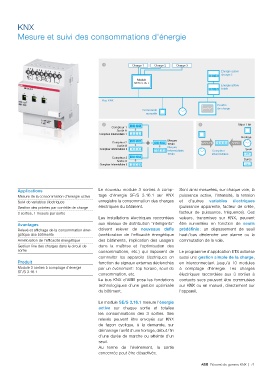

KNX
Mesure et suivi des consommations d'énergie
1 Charge 1 Charge 2 Charge 3
Module Énergie active
SE/S 3.16.1 1 8 3 9 charge 3
Énergie active
1 8 3 9 totale
Bus KNX
Commande Courbe
manuelle de charge
2 1839 3 Objet 1 bit
Compteur 1 1839
Sortie A
Horloge
Compteur intermédiaire 1
Compteur 2 1839 1839 Mesure MARCHE 1 8 3 9 ARRÊT
Sortie B 1839 1839 totale
Mesure Compteur Seuil
Compteur intermédiaire 2 intermédiaire intermédiaire kWh
totale Durée
1839 min
Compteur 3 1839
Sortie C
Compteur intermédiaire 3
Applications Le nouveau module 3 sorties à comp- Sont ainsi mesurées, sur chaque voie, la
Mesure de la consommation d'énergie active tage d'énergie SE/S 3.16.1 sur KNX puissance active, l'intensité, la tension
Suivi de variables électriques enregistre la consommation des charges et d'autres variables électriques
Gestion des pointes par contrôle de charge électriques du bâtiment. (puissance apparente, facteur de crête,
3 sorties, 1 mesure par sortie facteur de puissance, fréquence). Ces
Les installations électriques raccordées valeurs, transmises sur KNX, peuvent
Avantages aux réseaux de distribution "intelligents" être surveillées en fonction de seuils
Relevé et affichage de la consommation éner- doivent relever de nouveaux défis prédéfinis : un dépassement de seuil
gétique des bâtiments (amélioration de l'efficacité énergétique haut / bas déclenche une alarme ou la
Amélioration de l'efficacité énergétique des bâtiments, implication des usagers commutation de la voie.
Gestion fine des charges dans le circuit de dans la maîtrise et l'optimisation des
sortie consommations, etc.) qui imposent de Le programme d'application ETS autorise
commuter les appareils électriques en aussi une gestion simple de la charge,
Produit fonction de signaux externes déclenchés en interconnectant jusqu'à 10 modules
Module 3 sorties à comptage d'énergie par un événement : top horaire, seuil de à comptage d'énergie. Les charges
SE/S 3.16.1 consommation, etc. électriques raccordées aux 3 sorties à
Le bus KNX d'ABB pose les fondations contacts secs peuvent être commutées
technologiques d'une gestion optimisée sur KNX ou en manuel, directement sur
du bâtiment. l'appareil.
Le module SE/S 3.16.1 mesure l'énergie
active sur chaque sortie et totalise
les consommations des 3 sorties. Ses
relevés peuvent être envoyés sur KNX
de façon cyclique, à la demande, sur
démarrage / arrêt d'une horloge, début / fin
d'une durée de marche ou atteinte d'un
seuil.
Au terme de l'événement, la sortie
concernée peut être désactivée.
