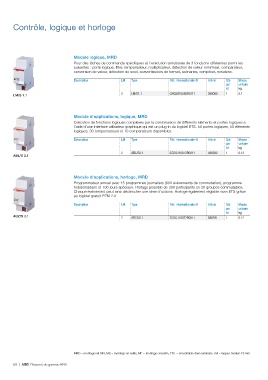

Page 70 - Resume Gamme Gestion intelligente batiment KNX

Contrôle, logique et horloge

Module logique, MRD

Pour des tâches de commande spécifiques et l'exécution simultanée de 3 fonctions différentes parmi les
suivantes : porte logique, filtre, temporisateur, multiplicateur, détection de valeur mini/maxi, comparateur,
conversion de valeur, détection de seuil, convertisseurs de format, scénarios, compteur, minuterie.

Description LM Type Réf. internationale @ Article Qté Masse
2 LM/S1.1 GHQ6310080R0111 par unitaire
lot kg

LM/S 1.1 588080 1 0.1
ABL/S 2.1
ABZ/S 2.1 Module d'applications, logique, MRD

Exécution de fonctions logiques complexes par la combinaison de différents éléments et portes logiques à
l'aide d'une interface utilisateur graphique qui est un plug-in du logiciel ETS. 50 portes logiques, 50 éléments
logiques, 30 temporisateurs et 10 comparateurs disponibles.

Description LM Type Réf. internationale @ Article Qté Masse
2 ABL/S2.1 2CDG110073R0011 par unitaire
lot kg

588292 1 0.12

Module d'applications, horloge, MRD

Programmateur annuel avec 15 programmes journaliers (800 événements de commutation), programme
hebdomadaire et 100 jours spéciaux. Pilotage possible de 300 participants en 30 groupes commutables.
Chaque événement peut ainsi déclencher une série d'actions. Horloge également réglable sans ETS grâce
au logiciel gratuit PZM 2.0.

Description LM Type Réf. internationale @ Article Qté Masse
2 ABZ/S2.1 2CDG110072R0011 par unitaire
lot kg

588291 1 0.12

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
68 | ABB Résumé de gamme KNX
