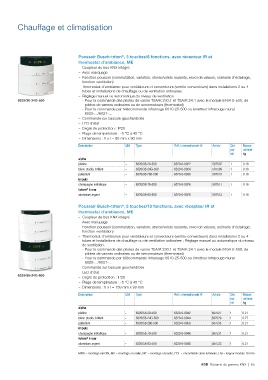

Page 67 - Resume Gamme Gestion intelligente batiment KNX

Chauffage et climatisation

6320/38-24G-500 Poussoir Busch-triton®, 3 touches/6 fonctions, avec récepteur IR et
6320/58-24G-500
thermostat d'ambiance, ME

–– Coupleur de bus KNX intégré

–– Avec marquage

–– Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénario d'éclairage,
fonction ventilation)

–– Thermostat d'ambiance pour ventilateurs et convecteurs (ventilo-convecteurs) dans installations 2 ou 4
tubes et installations de chauffage ou de ventilation ordinaires

–– Réglage manuel ou automatique du niveau de ventilation
--Pour la commande des pilotes de vanne TSA/K 230.1 et TSA/K 24.1 avec le module 6164 U-500, de
pilotes de vannes ordinaires ou de servomoteurs (thermostat)
--Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge mural
6020-.../6021-...

–– Commande sur bascule gauche/droite

–– LED d'état

–– Degré de protection : IP20

–– Plage de température : -5 °C à 45 °C

–– Dimensions : h x l = 85 mm x 90 mm

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/38-20-500 6320-0-0022 lot kg
platine – 6320/38-24G-500 6320-0-0024
blanc studio, brillant – 6320/38-260-500 6320-0-0030 587507 1 0.16
palladium – 6320/38-79-500 6320-0-0026 587509 1 0.16
impuls – 6320/38-83-500 6320-0-0028 587515 1 0.16
champagne métallique
future® linear 587511 1 0.16
aluminium argent
587513 1 0.16

Poussoir Busch-triton®, 5 touches/10 fonctions, avec récepteur IR et

thermostat d'ambiance, ME

–– Coupleur de bus KNX intégré

–– Avec marquage

–– Fonction poussoir (commutation, variation, stores/volets roulants, envoi de valeurs, scénario d'éclairage,
fonction ventilation)

–– Thermostat d'ambiance pour ventilateurs et convecteurs (ventilo-convecteurs) dans installations 2 ou 4
tubes et installations de chauffage ou de ventilation ordinaires ; Réglage manuel ou automatique du niveau
de ventilation.
--Pour la commande des pilotes de vanne TSA/K 230.1 et TSA/K 24.1 avec le module 6164 U-500, de
pilotes de vannes ordinaires ou de servomoteurs (thermostat)
--Pour la commande par télécommande infrarouge 6010-25-500 ou émetteur infrarouge mural
6020-.../6021-...

–– Commande sur bascule gauche/droite

–– LED d'état

–– Degré de protection : IP20

–– Plage de température : -5 °C à 45 °C

–– Dimensions : h x l = 159 mm x 90 mm

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
alpha – 6320/58-20-500 6320-0-0042 587527 lot kg
platine – 6320/58-24G-500 6320-0-0044 587529
blanc studio, brillant – 6320/58-260-500 6320-0-0050 587535 1 0.27
palladium – 6320/58-79-500 6320-0-0046 587531 1 0.27
impuls – 6320/58-83-500 6320-0-0048 587533 1 0.27
champagne métallique
future® linear 1 0.27
aluminium argent
1 0.27

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm

ABB Résumé de gamme KNX | 65
