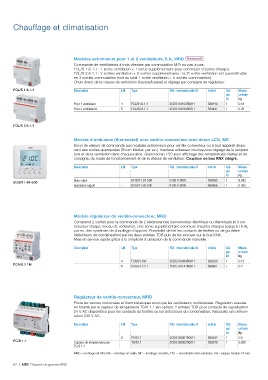

Chauffage et climatisation

Modules actionneurs pour 1 et 2 ventilateurs, 6 A, MRD

Commande de ventilateurs à trois vitesses par commutation M/A ou pas à pas.
FCL/S 1.6.1.1 : 1 sortie ventilation + 1 sortie supplémentaire pour commuter d'autres charges.
FCL/S 2.6.1.1 : 2 sorties ventilation + 2 sorties supplémentaires ; la 2e sortie ventilation est paramétrable
en 3 sorties commutation (soit au total 1 sortie ventilation + 5 sorties commutation).
Choix direct de la vitesse de ventilation (hausse/baisse) et réglage par consigne de régulateur.

FCL/S 1.6.1.1 Description LM Type Réf. internationale @ Article Qté Masse
FCL/S 2.6.1.1 par unitaire
Pour 1 ventilateur 4 FCL/S1.6.1.1 2CDG110163R0011 lot kg
6138/11-84-500 Pour 2 ventilateurs 6 FCL/S2.6.1.1 2CDG110164R0011
588440 1 0.18

588441 1 0.26

Module d'ambiance (thermostat) pour ventilo-convecteur avec écran LCD, MS

Envoi de valeurs de commande aux modules actionneurs pour ventilo-convecteur ou à tout appareil dispo-
sant des sorties appropriées (Room Master, par ex.). Interface utilisateur intuitive pour réglage de la tempéra-
ture et de la ventilation dans chaque pièce. Grand écran LCD pour affichage des températures réelles et de
consigne, du mode de fonctionnement et de la vitesse de ventilation. Coupleur de bus KNX intégré.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
blanc alpin – 6138/11-84-500 6138-0-0003 lot kg
aluminium argent – 6138/11-83-500 6138-0-0005
586665 1 0.092

586666 1 0.092

Module régulateur de ventilo-convecteur, MRD

Comprend 2 sorties pour la commande de 2 électrovannes (servomoteur électrique ou thermique) et 3 sor-
ties pour chaque niveau de ventilation. Une sortie supplémentaire commute d'autres charges (jusqu'à 16 A),
par ex. des systèmes de chauffage d'appoint. Possibilité de lire les contacts de fenêtre ou de gouttière
(détecteurs de condensation) par les deux entrées TOR puis de les envoyer sur le bus KNX.
Mise en service rapide grâce à la simplicité d'utilisation de la commande manuelle.

Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
4 FCA/S1.1M 2CDG110084R0011 lot kg
6 FCA/S1.2.2.1 2CDG110141R0011
FCA/S 1.1M 588320 1 0.12

588401 1 0.2

Régulateur de ventilo-convecteur, MRD

Pilote les vannes motorisées et thermostatiques ainsi que les ventilateurs multivitesses. Régulation assurée
en totalité par le capteur de température TS/K 1.1 (en option). 2 entrées TOR pour contacts de signalisation
24 V AC disponibles pour les contacts de fenêtre ou les détecteurs de condensation. Nécessite une alimen-
tation 230 V AC.

Description LM Type Réf. internationale @ Article Qté Masse
Capteur de température pour par unitaire
FC/S 1.1 6 FC/S1.1 2CDG120001R0011 lot kg
– TS/K1.1 2CDG120002R0011
FC/S 1.1 588247 1 0.5

588248 1 0.055

MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
