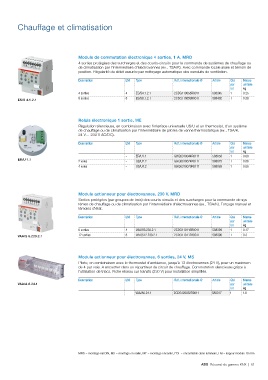

Page 63 - Resume Gamme Gestion intelligente batiment KNX
P. 63
Chauffage et climatisation
Module de commutation électronique 4 sorties, 1 A, MRD
4 sorties protégées des surcharges et des courts-circuits pour la commande de systèmes de chauffage ou
de climatisation par l'intermédiaire d'électrovannes (ex., TSA/K). Avec commande locale aisée et témoin de
position. Régularité du débit assurée par nettoyage automatique des conduits de ventilation.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
4 sorties 4 ES/S4.1.2.1 2CDG110058R0011 lot kg
8 sorties 8 ES/S8.1.2.1 2CDG110059R0011
588345 1 0.25
ES/S 4.1.2.1 588402 1 0.38
ER/U 1.1
Relais électronique 1 sortie, ME
VAA/S 6.230.2.1
VAA/A 6.24.1 Régulation silencieuse, en combinaison avec l'interface universelle US/U et un thermostat, d'un système
de chauffage ou de climatisation par l'intermédiaire de pilotes de vanne thermostatique (ex., TSA/K,
24 V… 230 V AC/DC).
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
2 voies – ER/U1.1 GHQ6310044R0111 lot kg
4 voies – US/U2.2 GHQ6310074R0111
– US/U4.2 GHQ6310070R0111 588058 1 0.08
588075 1 0.06
588069 1 0.06
Module actionneur pour électrovannes, 230 V, MRD
Sorties protégées (par groupes de trois) des courts-circuits et des surcharges pour la commande de sys-
tèmes de chauffage ou de climatisation par l'intermédiaire d'électrovannes (ex., TSA/K). Forçage manuel et
témoins d'état.
Description LM Type Réf. internationale @ Article Qté Masse
par unitaire
6 sorties 4 VAA/S6.230.2.1 2CDG110116R0011 lot kg
12 sorties 8 VAA/S12.230.2.1 2CDG110117R0011
588399 1 0.17
588396 1 0.3
Module actionneur pour électrovannes, 6 sorties, 24 V, MS
Pilote, en combinaison avec le thermostat d'ambiance, jusqu'à 13 électrovannes (24 V), pour un maximum
de 4 par voie. A encastrer dans un répartiteur de circuit de chauffage. Commutation silencieuse grâce à
l'utilisation de triacs. Fiche réseau sur transfo (230 V) pour installation simplifiée.
Description LM Type Réf. internationale @ Article Qté Masse
– VAA/A6.24.1 2CDG120032R0011
par unitaire
lot kg
588317 1 1.8
MRD = montage rail DIN, MS = montage en saillie, ME = montage encastré, EDL = encastrable dans luminaire, LM = largeur module 18 mm
ABB Résumé de gamme KNX | 61
