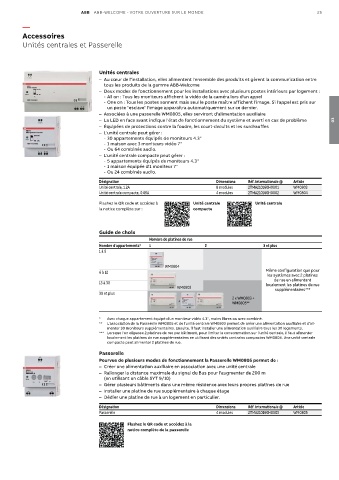

Page 27 - ABB-Welcome Votre ouverture sur le monde

ABB ABB-WELCOME - VOTRE OUVERTURE SUR LE MONDE 25

—
Accessoires
Unités centrales et Passerelle

Unités centrales
– Au cœur de l'installation, elles alimentent l'ensemble des produits et gèrent la communication entre
tous les produits de la gamme ABB-Welcome
– Deux modes de fonctionnement pour les installations avec plusieurs postes intérieurs par logement :
- All on : Tous les moniteurs affichent la vidéo de la caméra lors d'un appel
- One on : Tous les postes sonnent mais seul le poste maître affichent l'image. Si l'appel est pris sur
un poste "esclave" l'image apparaîtra automatiquement sur ce dernier.
– Associées à une passerelle WM0805, elles serviront d'alimentation auxiliaire
– La LED en face avant indique l'état de fonctionnement du système et averti en cas de problème 03
– Équipées de protections contre la foudre, les court-circuits et les surchauffes
– L'unité centrale peut gérer :
- 30 appartements équipés de moniteurs 4.3"
- 1 maison avec 3 moniteurs vidéo 7"
- Ou 64 combinés audio.
– L'unité centrale compacte peut gérer :
- 5 appartements équipés de moniteurs 4.3"
- 1 maison équipée d'1 moniteur 7"
- Ou 24 combinés audio.
Désignation Dimensions Réf. internationale @ Article
Unité centrale, 1.2A 8 modules 2TMA210160H0001 WM0803
Unité centrale compacte, 0.65A 4 modules 2TMA210160H0002 WM0804
Flashez le QR code et accédez à Unité centrale Unité centrale
la notice complète sur : compacte

Guide de choix
Nombre de platines de rue
Nombre d'appartements* 1 2 3 et plus
1 à 5

WM0804
6 à 12 Même configuration que pour
les systèmes avec 2 platines
de rue en alimentant
13 à 30 localement les platines de rue
WM0803 supplémentaires***
30 et plus
2 x WM0803 +
+ WM0805**

* Avec chaque appartement équipé d'un moniteur vidéo 4.3", mains libres ou avec combiné.
** L'association de la Passerelle WM0805 et de l'unité centrale WM0803 permet de créer une alimentation auxiliaire et d'ali-
menter 30 moniteurs supplémentaires. Ensuite, il faut installer une alimentation auxiliaire tous les 30 logements.
*** Lorsque l'on dépasse 2 platines de rue par bâtiment, pour limiter la consommation sur l'unité centrale, il faut alimenter
localement les platines de rue supplémentaires en utilisant des unités centrales compactes WM0804. Une unité centrale
compacte peut alimenter 2 platines de rue.
Passerelle
Pourvue de plusieurs modes de fonctionnement la Passerelle WM0805 permet de :
– Créer une alimentation auxiliaire en association avec une unité centrale
– Rallonger la distance maximale du signal du Bus pour l'augmenter de 200 m
(en utilisant un câble SYT 9/10)
– Gérer plusieurs bâtiments dans une même résidence avec leurs propres platines de rue
– Installer une platine de rue supplémentaire à chaque étage
– Dédier une platine de rue à un logement en particulier.
Désignation Dimensions Réf. internationale @ Article
Passerelle 4 modules 2TMA210160H0003 WM0805
Flashez le QR code et accédez à la
notice complète de la passerelle
