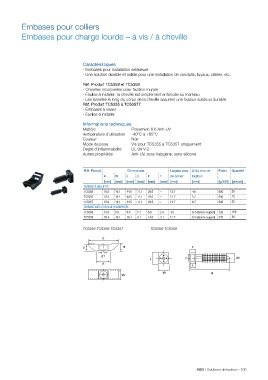

Page 107 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite
P. 107

Embases pour colliers
           Embases pour charge lourde – à vis / à cheville







                                      Caractéristiques
                                      - Embases pour installation extérieure
                                      - Une solution durable et solide pour une installation de conduits, tuyaux, câbles, etc.

                                      Réf. Produit TC5358 et TC5359
                                      - Chevilles incorporées pour fixation murale
                                      - Faciles à installer: la cheville est simplement enfoncée au marteau
                                      - Les lamelles le long du corps de la cheville assurent une fixation solide et durable
                                      Réf. Produit TC5355 à TC53577
                                      - Embases à visser
                                      - Faciles à installer

                                      Informations techniques
                                      Matière              Polyamide 6.6 Anti-UV
                                      Température d’utilisation   -40°C à +85°C
                                      Couleur              Noir
                                      Mode de pose         Vis pour TC5355 à TC5357 uniquement
                                      Degré d’inflammabilité    UL 94 V-2
                                      Autres propriétés     Anti-UV, sans halogène, sans silicone


                                      Réf. Produit        Dimensions         Largeur max. Ø du trou de  Poids  Quantité
                                               H    W    L    E    F    f    de collier  fixation
                                               [mm]  [mm]  [mm]  [mm]  [mm]  [mm] [mm]  [mm]      [g/100] [pièces]
                                      EMBASE À SELLETTE
                                      TC5355   15.9  19.1  44.5  11.1  28.6  –  12.7  4.6         500   25
                                      TC5356   15.9  19.1  44.5  11.1  28.6  –  12.7  5.2         500   25
                                      TC5357   15.9  19.1  44.5  11.1  28.6  –  12.7  6.7         500   25
                                      EMBASE AVEC CHEVILLE INCORPORÉE
                                      TC5358   31.8  9.9  9.9  7.1  5.6  2.3  4.8     6.4 (dans le support)  120  100
                                      TC5359   38.4  19.1  19.1  8.1  14.0  3.1  12.7  9.5 (dans le support)  320  50

                                      TC5355-TC5356-TC5357          TC5358-TC5359





































                                                                                         ABB I Solutions de fixation – 105
