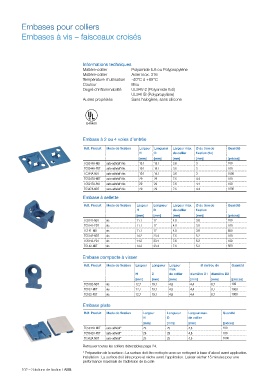

Page 104 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite

Embases pour colliers
Embases à vis – faisceaux croisés

Informations techniques
Matière-collier Polyamide 6.6 ou Polypropylène
Matière-collier Acier inox. 316
Température d’utilisation -40°C à +85°C
Couleur Bleu
Degré d’inflammabilité UL94V-2 (Polyamide 6.6)
UL94HB (Polypropylène)
Autres propriétés Sans halogène, sans silicone

E49405

Embase à 2 ou 4 voies d’entrée
Réf. Produit Mode de fixation Largeur Longueur Largeur max. Ø du trou de Quantité
H D de collier fixation (2x)
[mm] [mm] [mm] [mm] [pièces]
TC5344A-NDT auto-adhésif*/vis 19.1 19.1 3.6 3 100
TC5344A-PDT auto-adhésif*/vis 19.1 19.1 3.6 3 100
TC344A-NDT auto-adhésif*/vis 19.1 19.1 3.6 3 1000
TC5347A-NDT auto-adhésif*/vis 29 29 7.6 4.4 100
TC5347A-PDT auto-adhésif*/vis 29 29 7.6 4.4 100
TC347A-NDT auto-adhésif*/vis 29 29 7.6 4.4 1000
Embase à sellette
Réf. Produit Mode de fixation Largeur Longueur Largeur max. Ø du trou de Quantité
H D de collier fixation
[mm] [mm] [mm] [mm] [pièces]
TC5141-NDT vis 11.1 17 4.8 3.8 100
TC5141-PDT vis 11.1 17 4.8 3.8 100
TC141-NDT vis 11.1 17 4.8 3.8 500
TC5142-NDT vis 14.2 23.4 7.6 5.2 100
TC5142-PDT vis 14.2 23.4 7.6 5.2 100
TC142-NDT vis 14.2 23.4 7.6 5.2 500
Embase compacte à visser

Réf. Produit Mode de fixation Largeur Longueur Largeur Ø du trou de Quantité
max.
H D de collier diamètre D1 diamètre D2
[mm] [mm] [mm] [mm] [mm] [pièces]
TC5102-NDT vis 12,7 19,1 4,8 4,4 8,7 100
TC102-NDT vis 12,7 19,1 4,8 4,4 8,7 1000
TC102-PDT vis 12,7 19,1 4,8 4,4 8,7 1000

Embase plate
Réf. Produit Mode de fixation Largeur Longueur Largeur max. Quantité
H D de collier
[mm] [mm] [mm] [pièces]
TC5342A-NDT auto-adhésif* 29 29 4,8 100
TC5342A-PDT auto-adhésif* 29 29 4,8 100
TC342A-NDT auto-adhésif* 29 29 4,8 1000
Retrouver toutes les colliers détectables page 24.
* Préparation de la surface : La surface doit être nettoyée avec un nettoyant à base d’alcool avant application.
Installation : La surface doit être propre et sèche avant l’application. Laisser sécher 15 minutes pour une
performance maximale de l’adhésion de la colle

102 – Solutions de fixation I ABB
