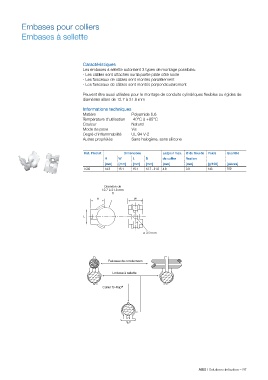

Page 99 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite

Embases pour colliers
Embases à sellette

Caractéristiques
Les embases à sellette autorisent 3 types de montage possibles:
- Les câbles sont attachés sur la partie plate côté socle
- Les faisceaux de câbles sont montés parallèlement
- Les faisceaux de câbles sont montés perpendiculairement
Peuvent être aussi utilisées pour le montage de conduits cylindriques flexibles ou rigides de
diamètres allant de 12.7 à 31.8 mm
Informations techniques
Matière Polyamide 6.6
Température d’utilisation -40°C à +85°C
Couleur Naturel
Mode de pose Vis
Degré d’inflammabilité UL 94 V-2
Autres propriétés Sans halogène, sans silicone

Réf. Produit Dimensions Largeur max. Ø du trou de Poids Quantité
H W L D de collier fixation
[mm] [mm] [mm] [mm] [mm] [mm] [g/100] [pièces]
TC92 14.3 15.1 15.1 12.7 - 31.8 4.8 3.9 143 100

Diamètre de
12.7 à 31.8 mm
D

ø 3.9 mm

Faisceau de conducteurs

Embase à sellette

Collier Ty-Rap ®

ABB I Solutions de fixation – 97
