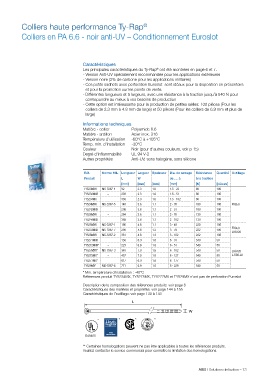

Page 15 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite

Colliers haute performance Ty-Rap ®
Colliers en PA 6.6 - noir anti-UV – Conditionnement Euroslot

Caractéristiques
Les principales caractéristiques du Ty-Rap ont été montrées en page 6 et 7.
®
- Version Anti-UV spécialement recommandée pour les applications extérieures
- Version noire (2% de carbone pour les applications militaires)
- Ces petits sachets avec perforation Euroslot sont idéaux pour la disposition en présentoirs
et pour la promotion sur les points de vente.
- Différentes longueurs et 5 largeurs, avec une résistance à la traction jusqu’à 540 N pour
correspondre au mieux à vos besoins de production
- Cette option est intéressante pour la production de petites séries: 100 pièces (Pour les
colliers de 2.3 mm à 4.8 mm de large) et 50 pièces (Pour les colliers de 6.9 mm et plus de
large)

Informations techniques
Matière - collier Polyamide 6.6
Matière - ardillon Acier inox. 316
Température d’utilisation -60°C à +105°C
Temp. min. d’installation -30°C
Couleur Noir (pour d’autres couleurs, voir p 15)
Degré d’inflammabilité UL 94 V-2
Autres propriétés Anti-UV, sans halogène, sans silicone

Réf. Norme MIL Longueur Largeur Epaisseur Dia. de serrage Résistance Quantité Outillage
Produit L W de .... à à la traction
[mm] [mm] [mm] [mm] [N] [pièces]
TY523MXR MS-3367-4 92 2.3 1.0 1.5 - 22 80 100
TY5232MXR – 203 2.3 1.0 1.5 - 51 80 100
TY5234MX – 356 2.3 1.0 1.5 - 102 80 100
TY524MXR MS-3367-5 140 3.6 1.1 2 - 35 180 100 ERG50
TY5242MXR – 208 3.6 1.1 2 - 51 180 100
TY526MXR – 284 3.6 1.1 2 - 76 130 100
TY5244MXR – 368 3.6 1.1 2 - 102 130 100
TY525MXR MS-3367-1 186 4.8 1.1 3 - 48 220 100
ERG50
TY5253MXR MS-3367-7 290 4.8 1.3 3 - 78 222 100
ERG120
TY528MXR MS-3367-2 361 4.8 1.3 3 - 102 222 100
TY5271MXR – 150 6.9 1.6 6 - 31 540 50
TY5272MXR* – 223 6.9 1.6 6 - 51 540 50
TY527MXR* MS-3367-3 340 7.0 1.6 6 - 102 540 50 ERG120
TY5275MX* – 457 7.0 1.6 6 - 127 540 50 L-500-EU
TY5277MX* – 617 6.9 1.6 6 - 177 540 50
TY529MX* MS-3367-6 771 6.9 1.6 6 - 229 540 50
* Min. température d’installation : -40°C
Références produit TY5234MX, TY5275MX, TY5277MX et TY529MX n’ont pas de perforation Euroslot
Description de la composition des références produits: voir page 8
Caractéristiques des matières et propriétés: voir page 144 à 155
Caractéristiques de l’outillage: voir page 130 à 143

* * * *

TYPE
E49405 APPROVE D
** Certaines homologations peuvent ne pas être applicables à toutes les références produits.
Veuillez contacter le service commercial pour connaître la limitation des homologations.

ABB I Solutions de fixation – 13
