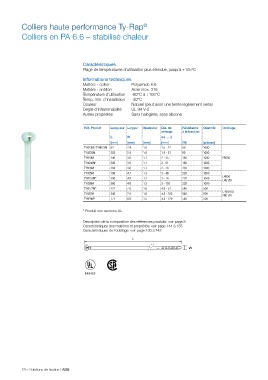

Page 20 - Colliers de serrage et accessoires. La fixation de vos cables en toute facilite

Colliers haute performance Ty-Rap ®
Colliers en PA 6.6 – stabilisé chaleur

Caractéristiques
Plage de températures d’utilisation plus étendue, jusqu`à +105°C

Informations techniques
Matière - collier Polyamide 6.6
Matière - ardillon Acier inox. 316
Température d’utilisation -60°C à +105°C
Temp. min. d’installation -30°C
Couleur Naturel (peut avoir une teinte légèrement verte)
Degré d’inflammabilité UL 94 V-2
Autres propriétés Sans halogène, sans silicone

Réf. Produit Longueur Largeur Epaisseur Dia. de Résistance Quantité Outillage
serrage à la traction
L W de .... à
[mm] [mm] [mm] [mm] [N] [pièces]
TYH23M / TYHB23M 92 2.4 1.0 1.5 - 22 80 1000
TYH232M 203 2.4 1.0 1.5 - 51 80 1000
TYH24M 140 3.6 1.1 2 - 35 180 1000 ERG50
TYH242M* 208 3.6 1.1 2 - 51 180 1000
TYH26M 284 3.6 1.1 2 - 76 130 1000
TYH25M 186 4.7 1.3 3 - 48 220 1000
TYH253M* 290 4.8 1.2 3 - 76 220 1000 ERG50
ERG120
TYH28M 360 4.8 1.3 3 - 102 220 1000
TYH272M* 222 7.6 1.6 4.8 - 51 540 500
TYH27M 340 7.0 1.6 4.8 - 102 540 500 L-500-EU
ERG120
TYH29M* 771 6.9 1.5 4.8 - 229 540 500

* Produit non reconnu UL

Description de la composition des références produits: voir page 8
Caractéristiques des matières et propriétés: voir page 144 à 155
Caractéristiques de l’outillage: voir page 130 à 143

E49405

18 – Solutions de fixation I ABB
