7/74 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

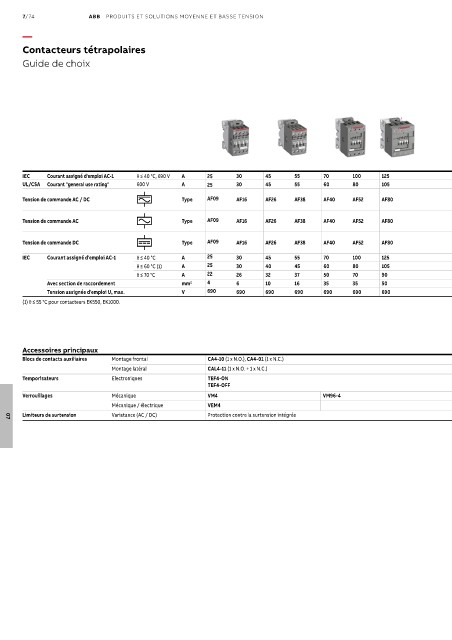

Contacteurs tétrapolaires

Guide de choix

IEC Courant assigné d'emploi AC-1 θ ≤ 40 °C, 690 V A 25 30 45 55 70 100 125 160 200 275 350 400 500 525 800 1000
UL/CSA Courant "general use rating" 600 V A 25 30 45 55 60 80 105 160 175 230 250 300 350 420 540 —
Tension de commande AC / DC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 — —

Tension de commande AC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 EK550 EK1000

Tension de commande DC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 EK550 EK1000

IEC Courant assigné d'emploi AC-1 θ ≤ 40 °C A 25 30 45 55 70 100 125 160 200 275 350 400 500 525 800 1000
θ ≤ 60 °C (1) A 25 30 40 45 60 80 105 145 175 250 300 350 400 425 650 800
θ ≤ 70 °C A 22 26 32 37 50 70 90 130 160 200 240 290 325 350 575 720
Avec section de raccordement mm 2 4 6 10 16 35 35 50 70 95 150 240 240 300 2 x 185 2 x 240 2 x 300
Tension assignée d'emploi U e max. V 690 690 690 690 690 690 690 690 690 1000 1000 1000 1000 1000 1000 1000
(1) θ ≤ 55 °C pour contacteurs EK550, EK1000.

Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CA4-10 (1 x N.O.), CA4-01 (1 x N.C.)
Montage latéral CAL4-11 (1 x N.O. + 1 x N.C.) CAL19-11 (1 x N.O. + 1 x N.C.) CAL16-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Electroniques TEF4-ON
TEF4-OFF
Verrouillages Mécanique VM4 VM96-4 VM19 (entre 2 contacteurs de même taille) VH800
Mécanique / électrique VEM4
Limiteurs de surtension Varistance (AC / DC) Protection contre la surtension intégrée RC-EH800
07
