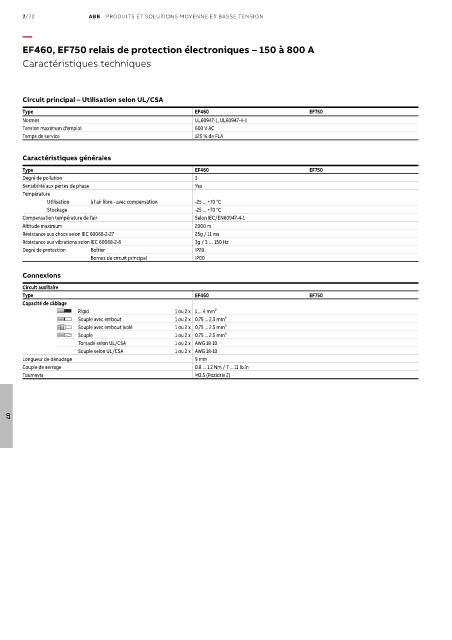

7/72 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
EF460, EF750 relais de protection électroniques – 150 à 800 A

Caractéristiques techniques

Circuit principal – Utilisation selon UL/CSA
Type EF460 EF750
Normes UL60947-1, UL60947-4-1
Tension maximum d'emploi 600 V AC
Temps de service 125 % de FLA

Caractéristiques générales
Type EF460 EF750
Degré de pollution 3
Sensibilité aux pertes de phase Yes
Température
Utilisation à l'air libre - avec compensation -25 ... +70 °C
Stockage -25 ... +70 °C
Compensation température de l'air Selon IEC/EN60947-4-1
Altitude maximum 2000 m
Résistance aux chocs selon IEC 60068-2-27 25g / 11 ms
Résistance aux vibrations selon IEC 60068-2-6 3g / 3 … 150 Hz
Degré de protection Boîtier IP20
Bornes du circuit principal IP00
Connexions

Circuit auxiliaire
Type EF460 EF750
Capacité de câblage
Rigid 1 ou 2 x 1 ... 4 mm²
Souple avec embout 1 ou 2 x 0.75 ... 2.5 mm²
Souple avec embout isolé 1 ou 2 x 0.75 ... 2.5 mm²
Souple 1 ou 2 x 0.75 ... 2.5 mm²
Torsadé selon UL/CSA 1 ou 2 x AWG 18-10
Souple selon UL/CSA 1 ou 2 x AWG 18-10
Longueur de dénudage 9 mm
Couple de serrage 0.8 ... 1.2 Nm / 7 ... 11 Ib.in
Tournevis M3.5 (Pozidriv 2)
