7/68 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

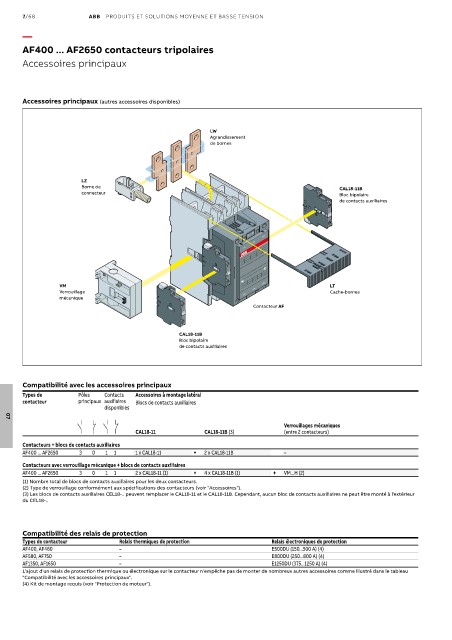

AF400 ... AF2650 contacteurs tripolaires

Accessoires principaux

Accessoires principaux (autres accessoires disponibles)

LW
Agrandissement
de bornes

LZ
Borne de CAL18-11B
connecteur Bloc bipolaire
de contacts auxiliaires

VM LT
Verrouillage Cache-bornes
mécanique
Contacteur AF

CAL18-11B
Bloc bipolaire
de contacts auxiliaires

Compatibilité avec les accessoires principaux
Types de Pôles Contacts Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires
disponibles

07
Verrouillages mécaniques
CAL18-11 CAL18-11B (3) (entre 2 contacteurs)
Contacteurs + blocs de contacts auxiliaires
AF400 ... AF2650 3 0 1 1 1 x CAL18-11 + 2 x CAL18-11B –
Contacteurs avec verrouillage mécanique + blocs de contacts auxiliaires
AF400 ... AF2650 3 0 1 1 2 x CAL18-11 (1) + 4 x CAL18-11B (1) + VM...H (2)
(1) Nombre total de blocs de contacts auxiliaires pour les deux contacteurs.
(2) Type de verrouillage conformément aux spécifications des contacteurs (voir "Accessoires").
(3) Les blocs de contacts auxiliaires CEL18-.. peuvent remplacer le CAL18-11 et le CAL18-11B. Cependant, aucun bloc de contacts auxiliaires ne peut être monté à l'extérieur
du CEL18-..

Compatibilité des relais de protection
Types de contacteur Relais thermiques de protection Relais électroniques de protection
AF400, AF460 – E500DU (150...500 A) (4)
AF580, AF750 – E800DU (250...800 A) (4)
AF1350, AF1650 – E1250DU (375...1250 A) (4)
L'ajout d'un relais de protection thermique ou électronique sur le contacteur n'empêche pas de monter de nombreux autres accessoires comme illustré dans le tableau
"Compatibilité avec les accessoires principaux".
(4) Kit de montage requis (voir "Protection de moteur").
