7/64 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

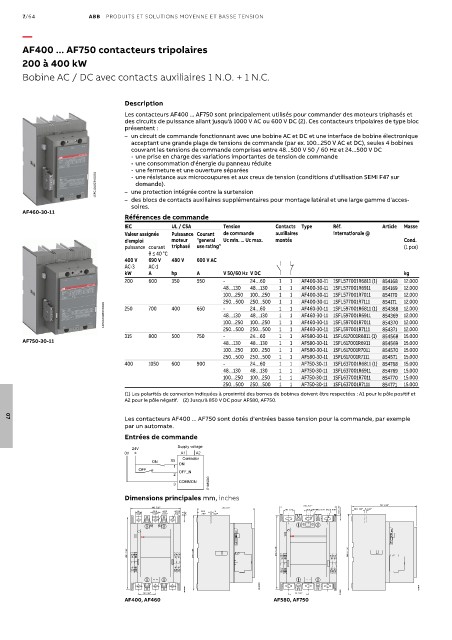

AF400 ... AF750 contacteurs tripolaires
200 à 400 kW

Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Description
Les contacteurs AF400 ... AF750 sont principalement utilisés pour commander des moteurs triphasés et
des circuits de puissance allant jusqu'à 1000 V AC ou 600 V DC (2). Ces contacteurs tripolaires de type bloc
présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 bobines
couvrant les tensions de commande comprises entre 48...500 V 50 / 60 Hz et 24...500 V DC
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées
1SFC101023V0001 – une protection intégrée contre la surtension
- une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47 sur
demande).
– des blocs de contacts auxiliaires supplémentaires pour montage latéral et une large gamme d'acces-
soires.
AF460-30-11
Références de commande
IEC UL / CSA Tension Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant de commande auxiliaires internationale @
d'emploi moteur "general Uc min. ... Uc max. montés Cond.
puissance courant triphasé use rating" (1 pce)
θ ≤ 40 °C
400 V 690 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V 50/60 Hz V DC kg
200 600 350 550 - 24…60 1 1 AF400-30-11 1SFL577001R6811 (1) 854168 12.000
48…130 48…130 1 1 AF400-30-11 1SFL577001R6911 854169 12.000
100…250 100…250 1 1 AF400-30-11 1SFL577001R7011 854170 12.000
250…500 250…500 1 1 AF400-30-11 1SFL577001R7111 854171 12.000
1SFC101026V0001 250 700 400 650 - 48…130 24…60 1 1 1 1 1 1 AF460-30-11 1SFL597001R6811 (1) 854368 12.000
AF460-30-11 1SFL597001R6911
48…130
12.000
854369
AF460-30-11 1SFL597001R7011
100…250
12.000
100…250
250…500 250…500 1 1 AF460-30-11 1SFL597001R7111 854370 12.000
854371
315 800 500 750 - 24…60 1 1 AF580-30-11 1SFL617001R6811 (1) 854568 15.000
AF750-30-11 48…130 48…130 1 1 AF580-30-11 1SFL617001R6911 854569 15.000
100…250 100…250 1 1 AF580-30-11 1SFL617001R7011 854570 15.000
250…500 250…500 1 1 AF580-30-11 1SFL617001R7111 854571 15.000
400 1050 600 900 - 24…60 1 1 AF750-30-11 1SFL637001R6811 (1) 854768 15.000
48…130 48…130 1 1 AF750-30-11 1SFL637001R6911 854769 15.000
100…250 100…250 1 1 AF750-30-11 1SFL637001R7011 854770 15.000
250…500 250…500 1 1 AF750-30-11 1SFL637001R7111 854771 15.000
(1) Les polarités de connexion indiquées à proximité des bornes de bobines doivent être respectées : A1 pour le pôle positif et
A2 pour le pôle négatif. (2) Jusqu'à 850 V DC pour AF580, AF750.
Les contacteurs AF400 ... AF750 sont dotés d'entrées basse tension pour la commande, par exemple
07
par un automate.
Entrées de commande

Dimensions principales mm, inches
210 8.27" 242 9.53"
186 7.32" 216 8.5" 48.5 1.91" 6 0.24"
25 22.5 ø 6.5 ø 10.5 48.5 6 40 1.57" 22.5 0.89" ø6.5 0.26" ø12.5 0.49" 11.5 0.45"
0.98" 0.89" 0.26" 0.41" 11.5 0.45" 1.91" 0.24"

268 10.55" 278 10.94" 273 10.75" 283 11.14"

E1627D1
E1626D1 E1633D
63 2.48" 72 2.83" E1632D
AF400, AF460 AF580, AF750
