7/60 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

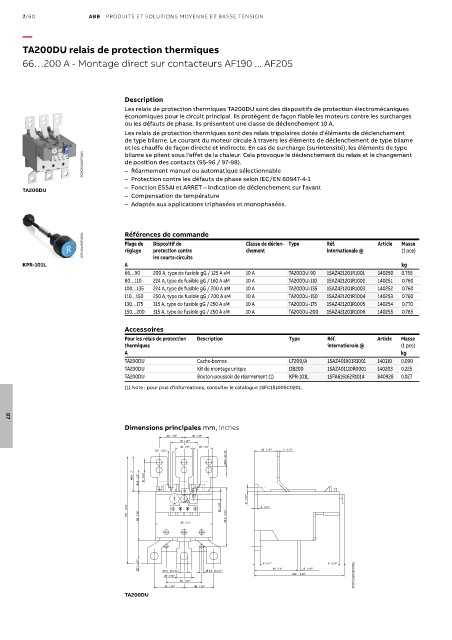

TA200DU relais de protection thermiques

66…200 A - Montage direct sur contacteurs AF190 ... AF205

Description
Les relais de protection thermiques TA200DU sont des dispositifs de protection électromécaniques
économiques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges
ou les défauts de phase. Ils présentent une classe de déclenchement 10 A.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement
de type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame
et les chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type
bilame se plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement
2CDC231016F0013 de position des contacts (95-96 / 97-98).
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
– Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
TA200DU
– Compensation de température
– Adaptés aux applications triphasées et monophasées.

1SFC151402F0001 Références de commande Classe de déclen- Type Réf. Article Masse
Dispositif de
Plage de
chement
internationale @
protection contre
(1 pce)
réglage
KPR-101L A les courts-circuits kg
66…90 200 A, type de fusible gG / 125 A aM 10 A TA200DU-90 1SAZ421201R1001 140250 0.755
80…110 224 A, type de fusible gG / 160 A aM 10 A TA200DU-110 1SAZ421201R1002 140251 0.760
100…135 224 A, type de fusible gG / 200 A aM 10 A TA200DU-135 1SAZ421201R1003 140252 0.760
110…150 250 A, type de fusible gG / 200 A aM 10 A TA200DU-150 1SAZ421201R1004 140253 0.760
130…175 315 A, type de fusible gG / 250 A aM 10 A TA200DU-175 1SAZ421201R1005 140254 0.770
150…200 315 A, type de fusible gG / 250 A aM 10 A TA200DU-200 1SAZ421201R1006 140255 0.785
Accessoires
Pour les relais de protection Description Type Réf. Article Masse
thermiques internationale @ (1 pce)
A kg
TA200DU Cache-bornes LT200/A 1SAZ401901R1001 140110 0.090
TA200DU Kit de montage unique DB200 1SAZ401110R0001 140203 0.225
TA200DU Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

07
Dimensions principales mm, inches
35 1.38" 35 1.38"
37 1.46"
23 0.91" 26 1.02"
5.5 0.22" 32 1.26" 3 0.12"
Ø8.5 Ø0.33"
49.9 2" 30.9 1.22" 11 0.43"

6 0.24"
5.94" 10 0.39" 4 0.16"
151 68 2.68" 82.3 3.24"
80 3.15"

22.1 0.87" 8 0.31" 61 2.4" 4 0.16" 6 0.24"
Ø 11 Ø 0.43"
Ø 5.3 Ø 0.21"
126 4.96"
20 0.79" 2CDC232021F0011
50 1.97"
42 1.65" 42 1.65"
TA200DU
