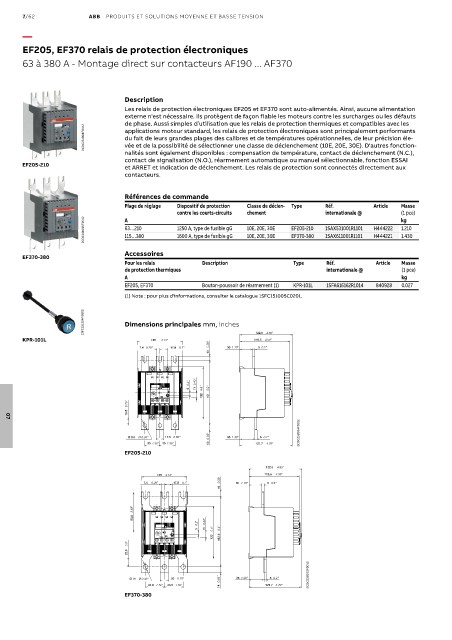

7/62 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
EF205, EF370 relais de protection électroniques

63 à 380 A - Montage direct sur contacteurs AF190 ... AF370

Description
Les relais de protection électroniques EF205 et EF370 sont auto-alimentés. Ainsi, aucune alimentation
externe n'est nécessaire. Ils protègent de façon fiable les moteurs contre les surcharges ou les défauts
de phase. Aussi simples d'utilisation que les relais de protection thermiques et compatibles avec les
2CDC231004F0012 du fait de leurs grandes plages des calibres et de températures opérationnelles, de leur précision éle-
applications moteur standard, les relais de protection électroniques sont principalement performants
vée et de la possibilité de sélectionner une classe de déclenchement (10E, 20E, 30E). D'autres fonction-
nalités sont également disponibles : compensation de température, contact de déclenchement (N.C.),
contact de signalisation (N.O.), réarmement automatique ou manuel sélectionnable, fonction ESSAI
EF205-210 et ARRET et indication de déclenchement. Les relais de protection sont connectés directement aux
contacteurs.

Références de commande
Plage de réglage Dispositif de protection Classe de déclen- Type Réf. Article Masse
contre les courts-circuits chement internationale @ (1 pce)
kg
A
2CDC231005F0012 63…210 1250 A, type de fusible gG 10E, 20E, 30E EF205-210 1SAX531001R1101 H444222 1.210
1SAX611001R1101
H444221
1.430
1600 A, type de fusible gG
10E, 20E, 30E
EF370-380
115…380
Accessoires
EF370-380
Pour les relais Description Type Réf. Article Masse
de protection thermiques internationale @ (1 pce)
A kg
EF205, EF370 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.
1SFC151224F0002 Dimensions principales mm, inches
122.8 4.83"
KPR-101L 105 4.13" 116.5 4.59"
10 0.39" 30 1.18" 5 0.2"
7.4 0.29" 17.9 0.7"

5 0.2" 11 0.43"
122 4.8" 151 5.9"
18.5 0.73"

07
2CDC232004F0012
Ø 8.5 Ø 0.33" 17.5 0.69" 10 0.39" 35 1.38" 5 0.2"
35 1.38" 35 1.38" 121.7 4.79"
EF205-210
122.8 4.83"
105 4.13" 116.5 4.59"
10 0.39" 30 1.18" 5 0.2"
7.4 0.29" 17.9 0.7"

93.8 3.69"

5 0.2" 11 0.43"
122 0.4' 163.6 6.4"
0.9"
22.8
2CDC232005F0012

Ø 11 Ø 0.43" 20 0.79" 14 0.55" 35 1.38" 5 0.2"
43.8 1.72" 43.8 1.72" 121.7 4.79"
EF370-380
