7/58 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

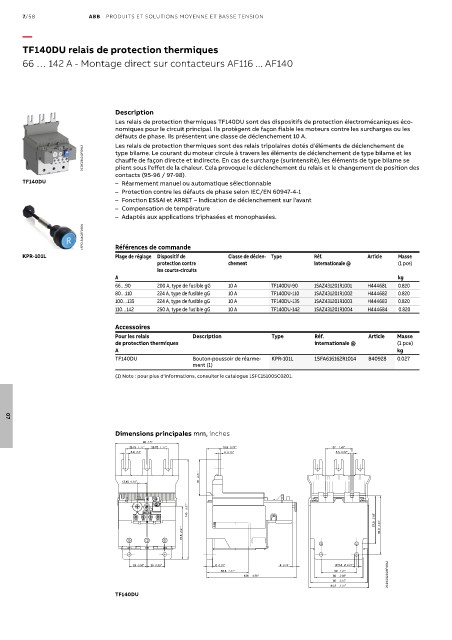

TF140DU relais de protection thermiques

66 … 142 A - Montage direct sur contacteurs AF116 ... AF140

Description
Les relais de protection thermiques TF140DU sont des dispositifs de protection électromécaniques éco-
nomiques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou les
défauts de phase. Ils présentent une classe de déclenchement 10 A.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement de
2CDC231012F0012 type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame et les
chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type bilame se
plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement de position des
contacts (95-96 / 97-98).
TF140DU – Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
– Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.
1SFC151402F0001 Références de commande

KPR-101L Plage de réglage Dispositif de Classe de déclen- Type Réf. Article Masse
protection contre chement internationale @ (1 pce)
les courts-circuits
A kg
66…90 200 A, type de fusible gG 10 A TF140DU-90 1SAZ431201R1001 H444681 0.820
80…110 224 A, type de fusible gG 10 A TF140DU-110 1SAZ431201R1002 H444682 0.820
100…135 224 A, type de fusible gG 10 A TF140DU-135 1SAZ431201R1003 H444683 0.820
110…142 250 A, type de fusible gG 10 A TF140DU-142 1SAZ431201R1004 H444684 0.820

Accessoires
Pour les relais Description Type Réf. Article Masse
de protection thermiques internationale @ (1 pce)
A kg
TF140DU Bouton-poussoir de réarme- KPR-101L 1SFA616162R1014 840928 0.027
ment (1)
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

07
Dimensions principales mm, inches
89 3.5"
29.75 1.17" 29.75 1.17" 19.9 0.78" 37 1.46"
6.4 3.5" 4 0.16" 5.5 0.22"

51 2.01"
13.45 0.53"

140 5.51"
98 97 96 95 67.3 2.65"
73.8 2.91" 82.3 3.24"

2/T1 4/T2 6/T3

25 0.98" 25 0.98" 8 0.31" 6 0.24" 5.3 0.21"
58.8 2.31" 50 1.97"
126 4.96" 68 2.68" 2CDC232008F0012
80 3.15"
84.2 3.31"
TF140DU
