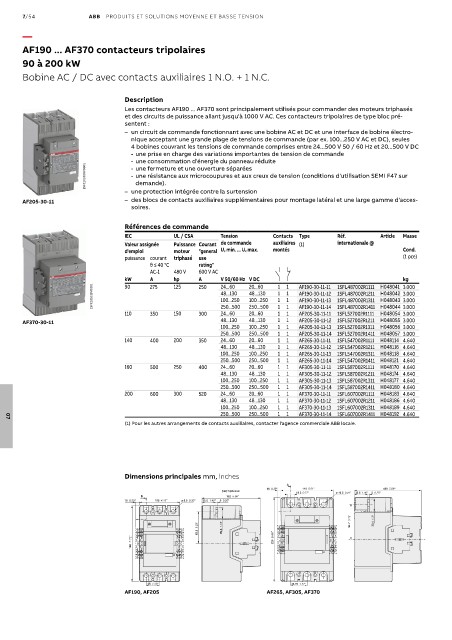

7/54 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
AF190 ... AF370 contacteurs tripolaires
90 à 200 kW

Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Description
Les contacteurs AF190 ... AF370 sont principalement utilisés pour commander des moteurs triphasés
et des circuits de puissance allant jusqu'à 1000 V AC. Ces contacteurs tripolaires de type bloc pré-
sentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électro-
nique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules
4 bobines couvrant les tensions de commande comprises entre 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
1SFC101080V0001 - une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47 sur
- une fermeture et une ouverture séparées
demande).
– une protection intégrée contre la surtension
AF205-30-11 – des blocs de contacts auxiliaires supplémentaires pour montage latéral et une large gamme d'acces-
soires.
Références de commande
IEC UL / CSA Tension Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant de commande auxiliaires (1) internationale @
d'emploi moteur "general U c min. ... U c max. montés Cond.
puissance courant triphasé use (1 pce)
θ ≤ 40 °C rating"
AC-1 480 V 600 V AC
kW A 275 hp A 250 V 50/60 Hz V DC 1 1 AF190-30-11-11 1SFL487002R1111 H048041 3.000
kg
90
20...60
24...60
125
1SFC101019V0001 48...130 48...130 1 1 1 1 AF190-30-11-12 1SFL487002R1211 H048042 3.000
100...250
1SFL487002R1311 H048043 3.000
AF190-30-11-13
100...250
20...60
24...60
1SFL527002R1111
AF205-30-11-11
110 350 150 300 250...500 250...500 1 1 1 1 AF190-30-11-14 1SFL487002R1411 H048044 3.000
H048054 3.000
AF370-30-11 48...130 48...130 1 1 AF205-30-11-12 1SFL527002R1211 H048055 3.000
100...250 100...250 1 1 AF205-30-11-13 1SFL527002R1311 H048056 3.000
250...500 250...500 1 1 AF205-30-11-14 1SFL527002R1411 H048057 3.000
140 400 200 350 24...60 20...60 1 1 AF265-30-11-11 1SFL547002R1111 H048114 4.640
48...130 48...130 1 1 AF265-30-11-12 1SFL547002R1211 H048116 4.640
100...250 100...250 1 1 AF265-30-11-13 1SFL547002R1311 H048118 4.640
250...500 250...500 1 1 AF265-30-11-14 1SFL547002R1411 H048121 4.640
160 500 250 400 24...60 20...60 1 1 AF305-30-11-11 1SFL587002R1111 H048170 4.640
48...130 48...130 1 1 AF305-30-11-12 1SFL587002R1211 H048174 4.640
100...250 100...250 1 1 AF305-30-11-13 1SFL587002R1311 H048177 4.640
250...500 250...500 1 1 AF305-30-11-14 1SFL587002R1411 H048180 4.640
200 600 300 520 24...60 20...60 1 1 AF370-30-11-11 1SFL607002R1111 H048183 4.640
48...130 48...130 1 1 AF370-30-11-12 1SFL607002R1211 H048186 4.640
100...250 100...250 1 1 AF370-30-11-13 1SFL607002R1311 H048189 4.640
250...500 250...500 1 1 AF370-30-11-14 1SFL607002R1411 H048192 4.640
07
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
Dimensions principales mm, inches
A
10 0.39" 140 5.51" 180 7.09"
SECTION B-B
19.5 0.77" ø 10.5 0.41" 35.5 1.40" 5 0.20"
B 152 5.98"
10 0.39" 105 4.13" ø 8.5 0.33" 35.5 1.40" 5 0.20"
83.5 3.29" 29.5 1.16" 94.7 3.73" 33.4 1.31"
196 7.72" 225 8.86"

35 1.38" 43.75 1.72"
AF190, AF205 AF265, AF305, AF370
