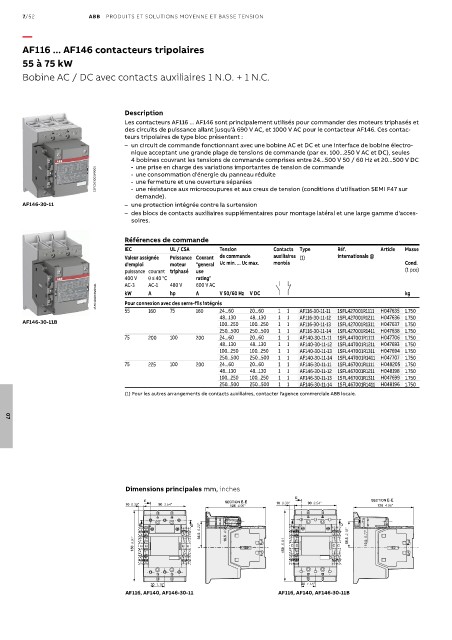

7/52 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
AF116 ... AF146 contacteurs tripolaires
55 à 75 kW

Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Description
Les contacteurs AF116 ... AF146 sont principalement utilisés pour commander des moteurs triphasés et
des circuits de puissance allant jusqu'à 690 V AC, et 1000 V AC pour le contacteur AF146. Ces contac-
teurs tripolaires de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électro-
nique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules
4 bobines couvrant les tensions de commande comprises entre 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
1SFC101001V0001 - une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées
- une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47 sur
demande).
AF146-30-11 – une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage latéral et une large gamme d'acces-
soires.

Références de commande
IEC UL / CSA Tension Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant de commande auxiliaires (1) internationale @
d'emploi moteur "general Uc min. ... Uc max. montés Cond.
puissance courant triphasé use (1 pce)
400 V θ ≤ 40 °C 480 V rating"
AC-1
600 V AC
AC-3
1SFC101008V0001 kW A hp A V 50/60 Hz V DC kg
Pour connexion avec des serre-fils intégrés
55 160 75 160 24...60 20...60 1 1 AF116-30-11-11 1SFL427001R1111 H047635 1.750
48...130 48...130 1 1 AF116-30-11-12 1SFL427001R1211 H047636 1.750
AF146-30-11B 100...250 100...250 1 1 AF116-30-11-13 1SFL427001R1311 H047637 1.750
250...500 250...500 1 1 AF116-30-11-14 1SFL427001R1411 H047638 1.750
75 200 100 200 24...60 20...60 1 1 AF140-30-11-11 1SFL447001R1111 H047706 1.750
48...130 48...130 1 1 AF140-30-11-12 1SFL447001R1211 H047693 1.750
100...250 100...250 1 1 AF140-30-11-13 1SFL447001R1311 H047694 1.750
250...500 250...500 1 1 AF140-30-11-14 1SFL447001R1411 H047707 1.750
75 225 100 200 24...60 20...60 1 1 AF146-30-11-11 1SFL467001R1111 H048205 1.750
48...130 48...130 1 1 AF146-30-11-12 1SFL467001R1211 H048198 1.750
100...250 100...250 1 1 AF146-30-11-13 1SFL467001R1311 H047699 1.750
250...500 250...500 1 1 AF146-30-11-14 1SFL467001R1411 H048196 1.750
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.

07

Dimensions principales mm, inches
E
E SECTION E-E SECTION E-E
10 0.39" 90 3.54" 126 4.96" 10 0.39" 90 3.54" 126 4.96"
55.5 0.22" 19.5 4.96" 55.5 2.18"
D D D D
150 5.91" 150 5.91" 19.5 0.77"

30 1.18" 30 1.18"
AF116, AF140, AF146-30-11 AF116, AF140, AF146-30-11B
