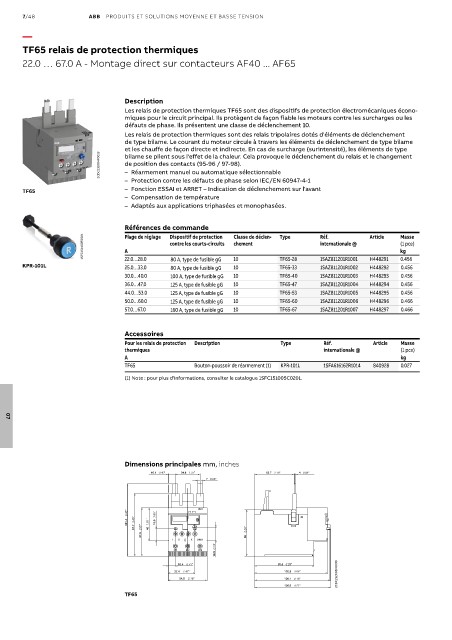

TF65 relais de protection thermiques

22.0 … 67.0 A - Montage direct sur contacteurs AF40 ... AF65

Description
Les relais de protection thermiques TF65 sont des dispositifs de protection électromécaniques écono-
miques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou les
défauts de phase. Ils présentent une classe de déclenchement 10.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement
de type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame
et les chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type
2CDC231004F0013 de position des contacts (95-96 / 97-98).
bilame se plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
TF65 – Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.

Références de commande
1SFC151402F0001 Plage de réglage Dispositif de protection Classe de déclen- Type Réf. Article Masse
chement
(1 pce)
internationale @
contre les courts-circuits
A
kg
KPR-101L 22.0…28.0 80 A, type de fusible gG 10 TF65-28 1SAZ811201R1001 H448291 0.456
H448292
1SAZ811201R1002
TF65-33
25.0…33.0
0.456
10
80 A, type de fusible gG
30.0…40.0 100 A, type de fusible gG 10 TF65-40 1SAZ811201R1003 H448293 0.456
36.0…47.0 125 A, type de fusible gG 10 TF65-47 1SAZ811201R1004 H448294 0.456
44.0…53.0 125 A, type de fusible gG 10 TF65-53 1SAZ811201R1005 H448295 0.456
50.0…60.0 125 A, type de fusible gG 10 TF65-60 1SAZ811201R1006 H448296 0.466
57.0…67.0 160 A, type de fusible gG 10 TF65-67 1SAZ811201R1007 H448297 0.466
Accessoires
Pour les relais de protection Description Type Réf. Article Masse
thermiques internationale @ (1 pce)
A kg
TF65 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.

07

Dimensions principales mm, inches
10.1 0.40" 34.8 1.37" 55.7 2.19" 4 0.08"
7 0.28"

101.4 3.45" 87.7 3.45" 16.6 0.65"
67.8 2.67" 46 1.81" 65 2.56"

2T1 4T2 6T3 18.9 0.74"
2CDC232005F0009
10.4 0.41" 83.5 3.29"
37.4 1.47" 102.8 4.05"
54.9 2.16" 106.1 4.18"
106.9 4.21"
TF65
