7/46 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

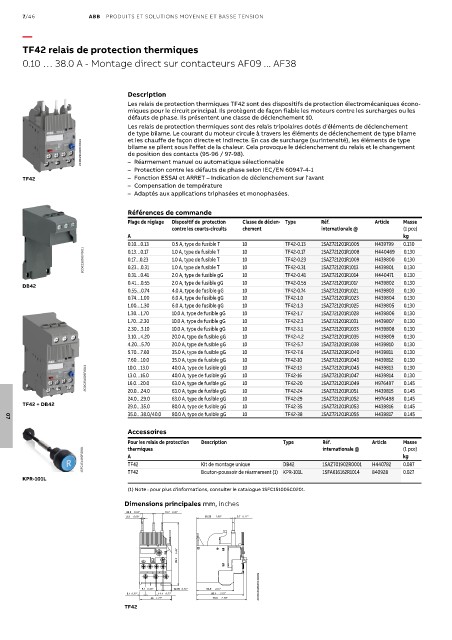

TF42 relais de protection thermiques

0.10 … 38.0 A - Montage direct sur contacteurs AF09 ... AF38

Description
Les relais de protection thermiques TF42 sont des dispositifs de protection électromécaniques écono-
miques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges ou les
défauts de phase. Ils présentent une classe de déclenchement 10.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement
de type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame
et les chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type
2CDC231006F0013 bilame se plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement
de position des contacts (95-96 / 97-98).
– Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
TF42 – Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.

Références de commande
Plage de réglage Dispositif de protection Classe de déclen- Type Réf. Article Masse
contre les courts-circuits chement internationale @ (1 pce)
A kg
0.10…0.13 0.5 A, type de fusible T 10 TF42-0.13 1SAZ721201R1005 H439799 0.130
2CDC231001F0011 0.13…0.17 1.0 A, type de fusible T 10 TF42-0.17 1SAZ721201R1008 H440469 0.130
1SAZ721201R1009
H439800
0.17…0.23
0.130
TF42-0.23
10
1.0 A, type de fusible T
H439801
1.0 A, type de fusible T
0.130
TF42-0.31
0.23…0.31
10
1SAZ721201R1013
0.31…0.41 2.0 A, type de fusible gG 10 TF42-0.41 1SAZ721201R1014 H440471 0.130
0.41…0.55 2.0 A, type de fusible gG 10 TF42-0.55 1SAZ721201R1017 H439802 0.130
DB42
0.55…0.74 4.0 A, type de fusible gG 10 TF42-0.74 1SAZ721201R1021 H439803 0.130
0.74…1.00 6.0 A, type de fusible gG 10 TF42-1.0 1SAZ721201R1023 H439804 0.130
1.00…1.30 6.0 A, type de fusible gG 10 TF42-1.3 1SAZ721201R1025 H439805 0.130
1.30…1.70 10.0 A, type de fusible gG 10 TF42-1.7 1SAZ721201R1028 H439806 0.130
1.70…2.30 10.0 A, type de fusible gG 10 TF42-2.3 1SAZ721201R1031 H439807 0.130
2.30…3.10 10.0 A, type de fusible gG 10 TF42-3.1 1SAZ721201R1033 H439808 0.130
3.10…4.20 20.0 A, type de fusible gG 10 TF42-4.2 1SAZ721201R1035 H439809 0.130
4.20…5.70 20.0 A, type de fusible gG 10 TF42-5.7 1SAZ721201R1038 H439810 0.130
5.70…7.60 35.0 A, type de fusible gG 10 TF42-7.6 1SAZ721201R1040 H439811 0.130
7.60…10.0 35.0 A, type de fusible gG 10 TF42-10 1SAZ721201R1043 H439812 0.130
10.0…13.0
TF42-13
40.0 A, type de fusible gG
H439813
10
1SAZ721201R1045
0.130
2CDC231026F0013 13.0…16.0 40.0 A, type de fusible gG 10 TF42-16 1SAZ721201R1047 H439814 0.130
63.0 A, type de fusible gG
0.145
10
16.0…20.0
1SAZ721201R1049
TF42-20
H976497
20.0…24.0
1SAZ721201R1052
H976498
TF42-29
0.145
10
63.0 A, type de fusible gG
24.0…29.0 63.0 A, type de fusible gG 10 TF42-24 1SAZ721201R1051 H439815 0.145
TF42 + DB42 29.0…35.0 80.0 A, type de fusible gG 10 TF42-35 1SAZ721201R1053 H439816 0.145
35.0…38.0/40.0 80.0 A, type de fusible gG 10 TF42-38 1SAZ721201R1055 H439817 0.145
07
Accessoires
Pour les relais de protection Description Type Réf. Article Masse
1SFC151402F0001 A TF42 Kit de montage unique DB42 1SAZ701902R0001 H440782 kg
(1 pce)
internationale @
thermiques
0.087
KPR-101L TF42 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.
Dimensions principales mm, inches
16.2 0.64" 11.7 0.46"
2.3 0.09" 50.25 1.98" 2.7 0.11"
3.48"
88.3
2CDC232005F0009
9.1 0.36" 12.35 0.49" 52.6 2.07"
8.1 0.32" 14.4 0.57" 66.4 2.61"
45 1.77" 70.5 2.78"
TF42
