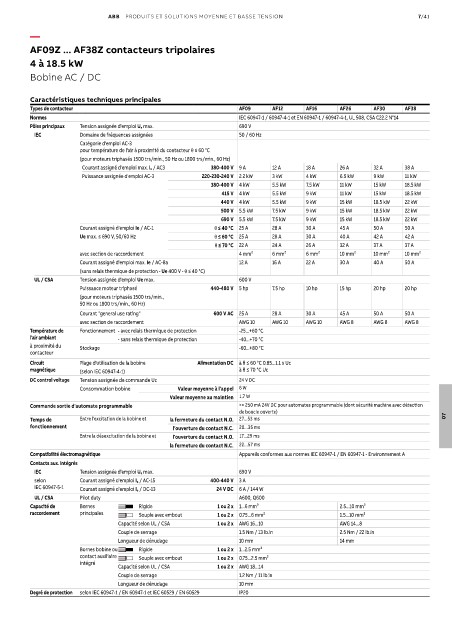

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/41

—
AF09Z ... AF38Z contacteurs tripolaires
4 à 18.5 kW

Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur AF09 AF12 AF16 AF26 AF30 AF38
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U e max. 690 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 60 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant assigné d'emploi max. I e / AC3 380-400 V 9 A 12 A 18 A 26 A 32 A 38 A
Puissance assignée d'emploi AC-3 220-230-240 V 2.2 kW 3 kW 4 kW 6.5 kW 9 kW 11 kW
380-400 V 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW
415 V 4 kW 5.5 kW 9 kW 11 kW 15 kW 18.5 kW
440 V 4 kW 5.5 kW 9 kW 15 kW 18.5 kW 22 kW
500 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW
690 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW
Courant assigné d'emploi Ie / AC-1 θ ≤ 40 °C 25 A 28 A 30 A 45 A 50 A 50 A
Ue max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 25 A 28 A 30 A 40 A 42 A 42 A
θ ≤ 70 °C 22 A 24 A 26 A 32 A 37 A 37 A
avec section de raccordement 4 mm² 6 mm² 6 mm² 10 mm² 10 mm² 10 mm²
Courant assigné d'emploi max. Ie / AC-8a 12 A 16 A 22 A 30 A 40 A 50 A
(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)
UL / CSA Tension assignée d'emploi Ue max. 600 V
Puissance moteur triphasé 440-480 V 5 hp 7.5 hp 10 hp 15 hp 20 hp 20 hp
(pour moteurs triphasés 1500 trs/min.,
50 Hz ou 1800 trs/min., 60 Hz)
Courant "general use rating" 600 V AC 25 A 28 A 30 A 45 A 50 A 50 A
avec section de raccordement AWG 10 AWG 10 AWG 10 AWG 8 AWG 8 AWG 8
Température de Fonctionnement - avec relais thermique de protection -25...+60 °C
l'air ambiant - sans relais thermique de protection -40...+70 °C
à proximité du Stockage -60...+80 °C
contacteur
Circuit Plage d'utilisation de la bobine Alimentation DC à θ ≤ 60 °C 0.85...1.1 x Uc
magnétique (selon IEC 60947-4-1) à θ ≤ 70 °C Uc
DC control voltage Tension assignée de commande Uc 24 V DC
Consommation bobine Valeur moyenne à l'appel 6 W
Valeur moyenne au maintien 1.7 W
Commande sortie d'automate programmable >= 250 mA 24V DC pour automates programmable (dont sécurité machine avec détection
de boucle ouverte)
Temps de Entre l'excitation de la bobine et la fermeture du contact N.O. 27...53 ms 07
fonctionnement l'ouverture du contact N.C. 20...35 ms
Entre la désexcitation de la bobine et l'ouverture du contact N.O. 17...29 ms
la fermeture du contact N.C. 22...57 ms
Compatibilité électromagnétique Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Contacts aux. intégrés
IEC Tension assignée d'emploi U e max. 690 V
selon Courant assigné d'emploi I e / AC-15 400-440 V 3 A
IEC 60947-5-1 Courant assigné d'emploi I e / DC-13 24 V DC 6 A / 144 W
UL / CSA Pilot duty A600, Q600
Capacité de Bornes Rigide 1 ou 2 x 1...6 mm² 2.5...10 mm²
raccordement principales Souple avec embout 1 ou 2 x 0.75...6 mm² 1.5...10 mm²
Capacité selon UL / CSA 1 ou 2 x AWG 16...10 AWG 14...8
Couple de serrage 1.5 Nm / 13 lb.in 2.5 Nm / 22 lb.in
Longueur de dénudage 10 mm 14 mm
Bornes bobine ou Rigide 1 ou 2 x 1...2.5 mm²
contact auxiliaire Souple avec embout 1 ou 2 x 0.75...2.5 mm²
intégré
Capacité selon UL / CSA 1 ou 2 x AWG 18...14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP20
