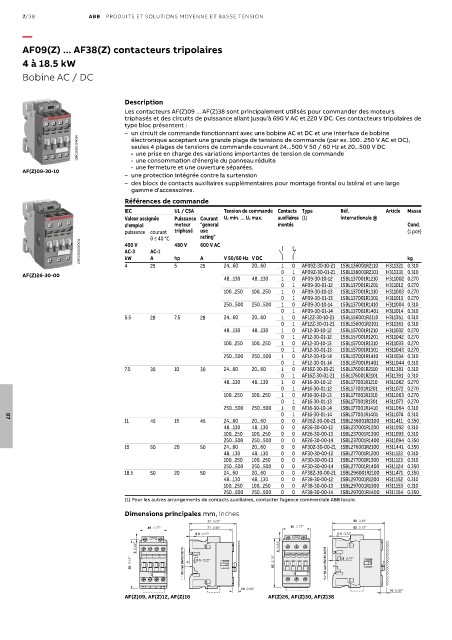

AF09(Z) ... AF38(Z) contacteurs tripolaires
4 à 18.5 kW

Bobine AC / DC

Description
Les contacteurs AF(Z)09 ... AF(Z)38 sont principalement utilisés pour commander des moteurs
triphasés et des circuits de puissance allant jusqu'à 690 V AC et 220 V DC. Ces contacteurs tripolaires de
type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine
1SBC101011V0014 seules 4 plages de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
électronique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC),
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
AF(Z)09-30-10
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
gamme d'accessoires.
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant U c min. … U c max. auxiliaires (1) internationale @
d'emploi moteur "general montés Cond.
puissance courant triphasé use (1 pce)
θ ≤ 40 °C 480 V rating"
1SBC101001V0014 AC-3 AC-1 hp A V 50/60 Hz V DC kg
600 V AC
400 V
A
kW
4 25 5 25 24...60 20...60 1 0 AF09Z-30-10-21 1SBL136001R2110 H311321 0.310
0 1 AF09Z-30-01-21 1SBL136001R2101 H311331 0.310
AF(Z)26-30-00
48...130 48...130 1 0 AF09-30-10-12 1SBL137001R1210 H311002 0.270
0 1 AF09-30-01-12 1SBL137001R1201 H311012 0.270
100...250 100...250 1 0 AF09-30-10-13 1SBL137001R1310 H311003 0.270
0 1 AF09-30-01-13 1SBL137001R1301 H311013 0.270
250...500 250...500 1 0 AF09-30-10-14 1SBL137001R1410 H311004 0.310
0 1 AF09-30-01-14 1SBL137001R1401 H311014 0.310
5.5 28 7.5 28 24...60 20...60 1 0 AF12Z-30-10-21 1SBL156001R2110 H311351 0.310
0 1 AF12Z-30-01-21 1SBL156001R2101 H311361 0.310
48...130 48...130 1 0 AF12-30-10-12 1SBL157001R1210 H311032 0.270
0 1 AF12-30-01-12 1SBL157001R1201 H311042 0.270
100...250 100...250 1 0 AF12-30-10-13 1SBL157001R1310 H311033 0.270
0 1 AF12-30-01-13 1SBL157001R1301 H311043 0.270
250...500 250...500 1 0 AF12-30-10-14 1SBL157001R1410 H311034 0.310
0 1 AF12-30-01-14 1SBL157001R1401 H311044 0.310
7.5 30 10 30 24...60 20...60 1 0 AF16Z-30-10-21 1SBL176001R2110 H311381 0.310
0 1 AF16Z-30-01-21 1SBL176001R2101 H311391 0.310
48...130 48...130 1 0 AF16-30-10-12 1SBL177001R1210 H311062 0.270
0 1 AF16-30-01-12 1SBL177001R1201 H311072 0.270
100...250 100...250 1 0 AF16-30-10-13 1SBL177001R1310 H311063 0.270
0 1 AF16-30-01-13 1SBL177001R1301 H311073 0.270
250...500 250...500 1 0 AF16-30-10-14 1SBL177001R1410 H311064 0.310
0 1 AF16-30-01-14 1SBL177001R1401 H311074 0.310
11 45 15 45 24...60 20...60 0 0 AF26Z-30-00-21 1SBL236001R2100 H311411 0.350
07
48...130 48...130 0 0 AF26-30-00-12 1SBL237001R1200 H311092 0.310
100...250 100...250 0 0 AF26-30-00-13 1SBL237001R1300 H311093 0.310
250...500 250...500 0 0 AF26-30-00-14 1SBL237001R1400 H311094 0.350
15 50 20 50 24...60 20...60 0 0 AF30Z-30-00-21 1SBL276001R2100 H311441 0.350
48...130 48...130 0 0 AF30-30-00-12 1SBL277001R1200 H311122 0.310
100...250 100...250 0 0 AF30-30-00-13 1SBL277001R1300 H311123 0.310
250...500 250...500 0 0 AF30-30-00-14 1SBL277001R1400 H311124 0.350
18.5 50 20 50 24...60 20...60 0 0 AF38Z-30-00-21 1SBL296001R2100 H311471 0.350
48...130 48...130 0 0 AF38-30-00-12 1SBL297001R1200 H311152 0.310
100...250 100...250 0 0 AF38-30-00-13 1SBL297001R1300 H311153 0.310
250...500 250...500 0 0 AF38-30-00-14 1SBL297001R1400 H311154 0.350
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
Dimensions principales mm, inches
77 3.03" 86 3.39"
35 1.38"
45 1.77" 71 2.80" 45 1.77" 2 x 80 3.15" 35 1.38" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC 5.5 0.22" ø 4.2 0.17" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 80 3.15" 60 2.36" 70 2.76" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 5 0.20"
10 0.39" 10 0.39"
5 0.20" 5 0.20"
AF(Z)09, AF(Z)12, AF(Z)16 AF(Z)26, AF(Z)30, AF(Z)38
