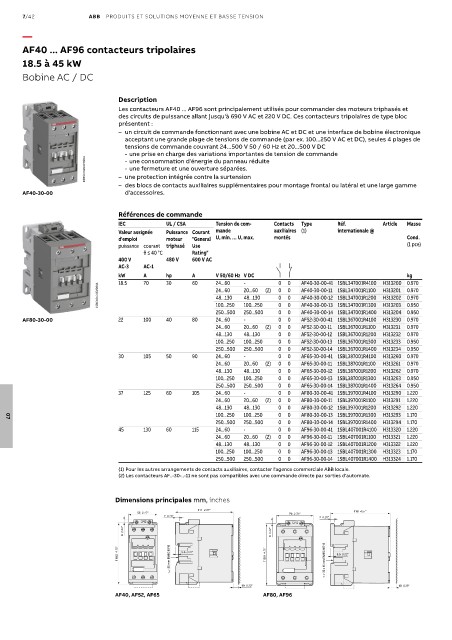

AF40 ... AF96 contacteurs tripolaires
18.5 à 45 kW

Bobine AC / DC

Description
Les contacteurs AF40 ... AF96 sont principalement utilisés pour commander des moteurs triphasés et
des circuits de puissance allant jusqu'à 690 V AC et 220 V DC. Ces contacteurs tripolaires de type bloc
présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules 4 plages de
tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
1SBC101014V0014 – une protection intégrée contre la surtension
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
AF40-30-00 d'accessoires.

Références de commande
IEC UL / CSA Tension de com- Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant mande auxiliaires (1) internationale @
d'emploi moteur "General U c min. … U c max. montés Cond.
puissance courant triphasé Use (1 pce)
θ ≤ 40 °C Rating"
400 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V 50/60 Hz V DC kg
18.5 70 30 60 24...60 - 0 0 AF40-30-00-41 1SBL347001R4100 H313200 0.970
1SBC101016V0014 24...60 20...60 (2) 0 0 0 0 AF40-30-00-11 1SBL347001R1100 H313201 0.970
48...130
48...130
0.970
H313202
AF40-30-00-12 1SBL347001R1200
100...250
250...500 100...250 0 0 0 0 AF40-30-00-13 1SBL347001R1300 H313203 0.950
250...500
H313204 0.950
AF40-30-00-14 1SBL347001R1400
AF80-30-00 22 100 40 80 24...60 - 0 0 AF52-30-00-41 1SBL367001R4100 H313230 0.970
24...60 20...60 (2) 0 0 AF52-30-00-11 1SBL367001R1100 H313231 0.970
48...130 48...130 0 0 AF52-30-00-12 1SBL367001R1200 H313232 0.970
100...250 100...250 0 0 AF52-30-00-13 1SBL367001R1300 H313233 0.950
250...500 250...500 0 0 AF52-30-00-14 1SBL367001R1400 H313234 0.950
30 105 50 90 24...60 - 0 0 AF65-30-00-41 1SBL387001R4100 H313260 0.970
24...60 20...60 (2) 0 0 AF65-30-00-11 1SBL387001R1100 H313261 0.970
48...130 48...130 0 0 AF65-30-00-12 1SBL387001R1200 H313262 0.970
100...250 100...250 0 0 AF65-30-00-13 1SBL387001R1300 H313263 0.950
250...500 250...500 0 0 AF65-30-00-14 1SBL387001R1400 H313264 0.950
37 125 60 105 24...60 - 0 0 AF80-30-00-41 1SBL397001R4100 H313290 1.220
24...60 20...60 (2) 0 0 AF80-30-00-11 1SBL397001R1100 H313291 1.220
48...130 48...130 0 0 AF80-30-00-12 1SBL397001R1200 H313292 1.220
100...250 100...250 0 0 AF80-30-00-13 1SBL397001R1300 H313293 1.170
07
250...500 250...500 0 0 AF80-30-00-14 1SBL397001R1400 H313294 1.170
45 130 60 115 24...60 - 0 0 AF96-30-00-41 1SBL407001R4100 H313320 1.220
24...60 20...60 (2) 0 0 AF96-30-00-11 1SBL407001R1100 H313321 1.220
48...130 48...130 0 0 AF96-30-00-12 1SBL407001R1200 H313322 1.220
100...250 100...250 0 0 AF96-30-00-13 1SBL407001R1300 H313323 1.170
250...500 250...500 0 0 AF96-30-00-14 1SBL407001R1400 H313324 1.170
(1) Pour les autres arrangements de contacts auxiliaires, contacter l'agence commerciale ABB locale.
(2) Les contacteurs AF..-30-..-11 ne sont pas compatibles avec une commande directe par sorties d'automate.
Dimensions principales mm, inches
4.37"
111 111 4.37" 116 4.57" 116 4.57"
55 2.17" 70 2.76" 70 2.76"
55 2.17"
7 0.28" 7 0.28" 7 0.28"
7 0.28"
6 0.24" 6 0.24" 6 0.24" 6 0.24"
119.5 4.70" 119.5 4.70" 35 mm EN/IEC 60715 35 mm EN/IEC 60715 5.5 0.22" 5 " 0.22 " 119.5 4.70" 119.5 4.70" 35 x 15 mm EN/IEC 60715 5.5 35 x 15 mm EN/IEC 60715 0.22 5.5 0.22 "
.
5
0.22
5
.
5
5.5 0.22"
5.5 0.22"
5.5 0.22""
10 0.39"
10 0.39" 10 0.39" 10 0.39"
AF40, AF52, AF65 AF80, AF96
