7/40 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

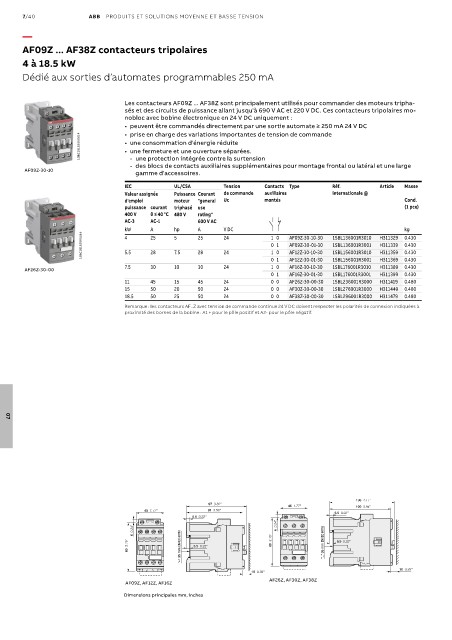

AF09Z ... AF38Z contacteurs tripolaires
4 à 18.5 kW

Dédié aux sorties d’automates programmables 250 mA

Les contacteurs AF09Z ... AF38Z sont principalement utilisés pour commander des moteurs tripha-
sés et des circuits de puissance allant jusqu'à 690 V AC et 220 V DC. Ces contacteurs tripolaires mo-
nobloc avec bobine électronique en 24 V DC uniquement :
• peuvent être commandés directement par une sortie automate ≥ 250 mA 24 V DC
• prise en charge des variations importantes de tension de commande
1SBC101525V0014 • une consommation d'énergie réduite
• une fermeture et une ouverture séparées.
- une protection intégrée contre la surtension
- des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
AF09Z-30-10
gamme d'accessoires.
IEC UL/CSA Tension Contacts Type Réf. Article Masse
Valeur assignée Puissance Courant de commande auxiliaires internationale @
d'emploi moteur "general Uc montés Cond.
puissance courant triphasé use (1 pce)
400 V θ ≤ 40 °C 480 V rating"
AC-3 AC-1 600 V AC
kW A hp A V DC kg
1SBC101525V0014 4 5.5 25 5 7.5 25 24 1 0 AF09Z-30-10-30 1SBL136001R3010 H311329 0.430
0 1
0.430
H311339
AF09Z-30-01-30
1SBL136001R3001
1SBL156001R3010
H311359
28
24
1 0
28
AF12Z-30-10-30
0.430
0 1 AF12Z-30-01-30 1SBL156001R3001 H311369 0.430
7.5 30 10 30 24 1 0 AF16Z-30-10-30 1SBL176001R3010 H311389 0.430
AF26Z-30-00
0 1 AF16Z-30-01-30 1SBL176001R3001 H311399 0.430
11 45 15 45 24 0 0 AF26Z-30-00-30 1SBL236001R3000 H311419 0.480
15 50 20 50 24 0 0 AF30Z-30-00-30 1SBL276001R3000 H311449 0.480
18.5 50 25 50 24 0 0 AF38Z-30-00-30 1SBL296001R3000 H311479 0.480
Remarque : les contacteurs AF..Z avec tension de commande continue 24 V DC doivent respecter les polarités de connexion indiquées à
proximité des bornes de la bobine : A1 + pour le pôle positif et A2- pour le pôle négatif.

07

106 4.17"
97 3.82"
45 1.77" 35 1.38" 100 3.94" 35 1.38" 2 x
45 1.77" 91 3.58" ø 4.2 0.17" M4 8-32 UNC
ø 4.2 0.17" 2 x 5.5 0.22"
5.5 0.22" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 80 3.15" 60 2.36" 35 mm EN/IEC 60715 70 2.76" 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 5 0.20"
10 0.39" 5 0.20"
10 0.39"
5 0.20"
AF26Z, AF30Z, AF38Z
AF09Z, AF12Z, AF16Z
Dimensions principales mm, inches
