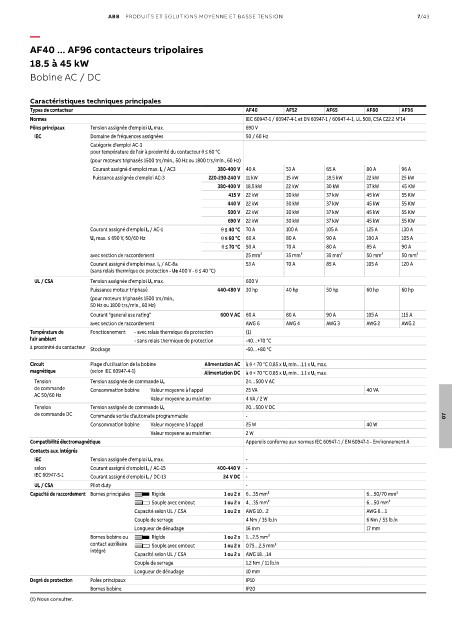

AF40 ... AF96 contacteurs tripolaires
18.5 à 45 kW

Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur AF40 AF52 AF65 AF80 AF96
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d'emploi U e max. 690 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 60 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)
Courant assigné d'emploi max. I e / AC3 380-400 V 40 A 53 A 65 A 80 A 96 A
Puissance assignée d'emploi AC-3 220-230-240 V 11 kW 15 kW 18.5 kW 22 kW 25 kW
380-400 V 18.5 kW 22 kW 30 kW 37 kW 45 KW
415 V 22 kW 30 kW 37 kW 45 kW 55 KW
440 V 22 kW 30 kW 37 kW 45 kW 55 KW
500 V 22 kW 30 kW 37 kW 45 kW 55 KW
690 V 22 kW 30 kW 37 kW 45 kW 55 KW
Courant assigné d'emploi I e / AC-1 θ ≤ 40 °C 70 A 100 A 105 A 125 A 130 A
U e max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 60 A 80 A 90 A 100 A 105 A
θ ≤ 70 °C 50 A 70 A 80 A 85 A 90 A
avec section de raccordement 25 mm² 35 mm² 35 mm² 50 mm² 50 mm²
Courant assigné d'emploi max. I e / AC-8a 53 A 70 A 85 A 105 A 120 A
(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)
UL / CSA Tension assignée d'emploi U e max. 600 V
Puissance moteur triphasé 440-480 V 30 hp 40 hp 50 hp 60 hp 60 hp
(pour moteurs triphasés 1500 trs/min.,
50 Hz ou 1800 trs/min., 60 Hz)
Courant "general use rating" 600 V AC 60 A 80 A 90 A 105 A 115 A
avec section de raccordement AWG 6 AWG 4 AWG 3 AWG 2 AWG 2
Température de Fonctionnement - avec relais thermique de protection (1)
l'air ambiant - sans relais thermique de protection -40…+70 °C
à proximité du contacteur Stockage -60…+80 °C

Circuit Plage d'utilisation de la bobine Alimentation AC à θ < 70 °C 0.85 x U c min…1.1 x U c max.
magnétique (selon IEC 60947-4-1) Alimentation DC à θ < 70 °C 0.85 x U c min…1.1 x U c max.
Tension Tension assignée de commande U c 24…500 V AC
de commande Consommation bobine Valeur moyenne à l'appel 25 VA 40 VA
AC 50/60 Hz
Valeur moyenne au maintien 4 VA / 2 W
Tension Tension assignée de commande U c 20…500 V DC
de commande DC Commande sortie d'automate programmable - 07
Consommation bobine Valeur moyenne à l'appel 25 W 40 W
Valeur moyenne au maintien 2 W
Compatibilité électromagnétique Appareils conforme aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Contacts aux. intégrés
IEC Tension assignée d'emploi U e max. -
selon Courant assigné d'emploi I e / AC-15 400-440 V -
IEC 60947-5-1 Courant assigné d'emploi I e / DC-13 24 V DC -
UL / CSA Pilot duty -
Capacité de raccordement Bornes principales Rigide 1 ou 2 x 6…35 mm² 6…50/70 mm²
Souple avec embout 1 ou 2 x 4…35 mm² 6…50 mm²
Capacité selon UL / CSA 1 ou 2 x AWG 10…2 AWG 6…1
Couple de serrage 4 Nm / 35 lb.in 6 Nm / 53 lb.in
Longueur de dénudage 16 mm 17 mm
Bornes bobine ou Rigide 1 ou 2 x 1…2.5 mm²
contact auxiliaire Souple avec embout 1 ou 2 x 0.75…2.5 mm²
intégré
Capacité selon UL / CSA 1 ou 2 x AWG 18…14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Degré de protection Poles principaux IP10
Bornes bobine IP20
(1) Nous consulter.
