7/44 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

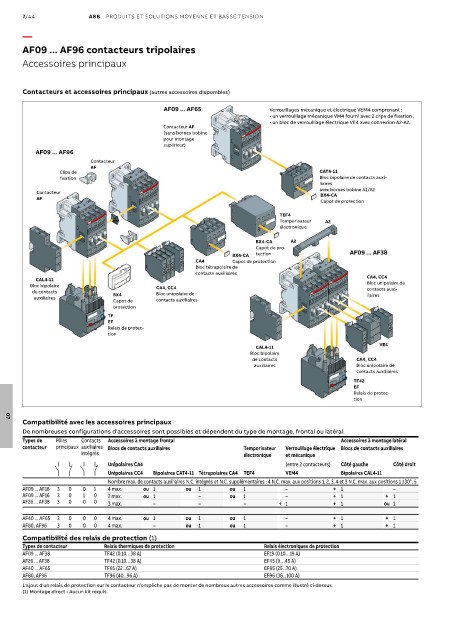

AF09 ... AF96 contacteurs tripolaires

Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)
AF09 ... AF65 Verrouillages mécanique et électrique VEM4 comprenant :
- un verrouillage mécanique VM4 fourni avec 2 clips de fixation ;
- un bloc de verrouillage électrique VE4 avec connexion A2-A2.
Contacteur AF
(sans bornes bobine
pour montage
supérieur)
AF09 ... AF96
Contacteur
AF
Clips de CAT4-11
fixation Bloc bipolaire de contacts auxi-
liaires
avec bornes bobine A1/A2
Contacteur BX4-CA
AF
Capot de protection
TEF4
VM Temporisateur A2
électronique
BX4-CA A2
Capot de pro-
BX4-CA tection AF09 ... AF38
CA4 Capot de protection
Bloc tétrapolaire de
contacts auxiliaires
CAL4-11 CA4, CC4
Bloc bipolaire CA4, CC4 Bloc unipolaire de
contacts auxi-
de contacts BX4 Bloc unipolaire de liaires
auxiliaires contacts auxiliaires
Capot de
protection
TF
EF
Relais de protec-
tion
VE4
CAL4-11
Bloc bipolaire
de contacts CA4, CC4
auxiliaires Bloc unipolaire de
contacts auxiliaires
TF42
EF
Relais de protec-
tion

Compatibilité avec les accessoires principaux
07
De nombreuses configurations d'accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires Temporisateur Verrouillage électrique Blocs de contacts auxiliaires
intégrés électronique et mécanique
Unipolaires CA4 (entre 2 contacteurs) Côté gauche Côté droit
Unipolaires CC4 Bipolaires CAT4-11 Tétrapolaires CA4 TEF4 VEM4 Bipolaires CAL4-11
Nombre max. de contacts auxiliaires N.C. intégrés et N.C. supplémentaires : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 3 0 0 1 4 max. ou 1 ou 1 ou 1 – + 1 –
AF09 ... AF16 3 0 1 0 2 max. ou 1 – ou 1 – + 1 + 1
AF26 ... AF38 3 0 0 0 3 max. – – – + 1 + 1 ou 1

AF40 ... AF65 3 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 + 1
AF80, AF96 3 0 0 0 4 max. – ou 1 ou 1 – + 1 + 1
Compatibilité des relais de protection (1)
Types de contacteur Relais thermiques de protection Relais électroniques de protection
AF09 ... AF38 TF42 (0.10…38 A) EF19 (0.10…19 A)
AF26 ... AF38 TF42 (0.10…38 A) EF45 (9…45 A)
AF40 ... AF65 TF65 (22...67 A) EF65 (25...70 A)
AF80, AF96 TF96 (40...96 A) EF96 (36...100 A)
L'ajout d'un relais de protection sur le contacteur n'empêche pas de monter de nombreux autres accessoires comme illustré ci-dessus.
(1) Montage direct - Aucun kit requis.
